Cara utama untuk mendinginkannya adalah dengan beberapa hal mendasar. Pertama, ada pendingin udara alami, yang disebut AN untuk udara alami. Yang ini bergantung sepenuhnya pada konveksi dan radiasi alami untuk menghilangkan panas.
Panas menumpuk di belitan dan inti, menghangatkan udara di sekitarnya. Udara hangat menjadi lebih ringan dan naik dengan sendirinya. Udara yang lebih dingin kemudian mengalir masuk dari bawah, sedangkan udara panas keluar melalui ventilasi di atas. Hal ini membuat arus tetap stabil sepanjang waktu.
Desainer menempatkan ventilasi dan jalur udara di dalam titik pintar untuk meningkatkan aliran. Mereka juga membuat bagian luarnya lebih besar dengan sirip atau bentuk bergelombang untuk membantu memancarkan panas lebih baik. Anda sering melihat metode ini dalam unit yang lebih kecil, katakanlah hingga sekitar 2.000 kVA. Cocok digunakan di tempat dengan beban stabil dan tidak terlalu berat.

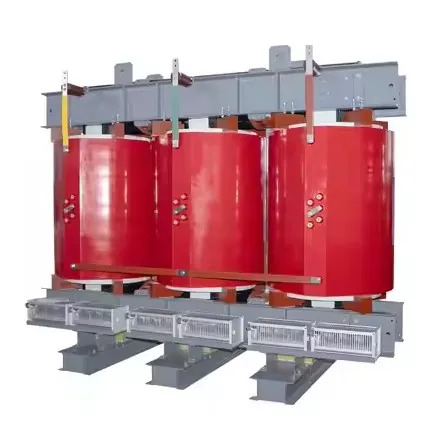

Lalu ada pendinginan udara paksa, yang dikenal sebagai AF untuk udara paksa. Hal ini berlaku untuk kebutuhan daya yang lebih besar atau ketika beban berlebih sedikit. Ia menggunakan kipas untuk mendorong udara lebih keras dan lebih cepat.
Kipas berada di sepanjang sumbu, diarahkan tepat ke inti dan belitan. Sensor pada belitan memantau suhu dan mengendalikannya. Dalam pengoperasian normal, jika suhu tetap di bawah 110 derajat C, kipas akan diam saja.
Saat panas naik, kipas mulai menyala secara bertahap, satu atau lebih dalam satu waktu. Itu sangat meningkatkan pendinginan. Trafo dapat menerima beban berlebih sebesar 125 hingga 150 persen dari ratingnya dalam waktu singkat. Ini dilakukan tanpa merusak isolasi di dalamnya.
Dibandingkan dengan udara alami, pengaturan paksa ini meningkatkan pembuangan panas sebesar 30 hingga 50 persen. Cukup berguna untuk pekerjaan yang lebih sulit.
Para desainer kini juga membangun manajemen termal penuh. Itu berarti sensor dan kontrol semuanya terikat menjadi satu. Mereka menggunakan PT100 RTD atau termokopel yang ditancapkan tepat di belitan untuk pembacaan suhu langsung.
Pengontrol pintar berjalan pada mikroprosesor. Mereka mengawasi panas dan menyesuaikan pendinginan secara bertahap. Anda mendapat alarm saat suhu mencapai titik setel. Kipas hidup dan mati sesuai kebutuhan. Jika cuaca menjadi terlalu panas, mereka mengirimkan sinyal trip ke peralatan perlindungan di hulu.
Ini juga terhubung melalui Modbus atau Ethernet untuk pemeriksaan dari jauh. Semua itu membantu menjaga semuanya berjalan lancar.
Transformer mengikuti kelas suhu yang ditetapkan untuk isolasi. Kelas B mencapai puncaknya pada suhu 130 derajat C, dengan kenaikan 80 derajat K di atas suhu lingkungan sekitar 40 derajat C. Kelas F mencapai 155 derajat C, memungkinkan kenaikan 100 derajat K di lingkungan yang sama.
Kelas H mencapai 180 derajat C, dengan kenaikan 125 derajat K di atas 40 derajat C lingkungan. Setiap kelas menetapkan batasan berapa banyak panas yang terkumpul dengan aman.
Rekayasa ini mencakup berbagai cara perpindahan panas. Konduksi membawanya dari gulungan tembaga melalui isolasi ke selubung luar. Konveksi memungkinkan udara bergerak menarik panas dari bagian padat.
Radiasi mengirimkan inframerah keluar dari titik panas ke daerah yang lebih dingin di sekitarnya. Ketiganya bekerja sama dalam desain.
Beberapa faktor bergantung pada tempat Anda meletakkannyatransformator. Di dataran tinggi, udara yang lebih tipis akan mengurangi daya pendinginan, sehingga Anda menurunkan atau menambah kapasitas. Lingkungan yang panas berarti Anda memerlukan margin ekstra atau sistem bawaan yang lebih baik.
Debu atau polusi memerlukan filter atau wadah tertutup pada tingkat IP54 atau lebih tinggi. Itu melindungi tetapi dapat sedikit memperlambat aliran udara.
Pemasangan sangat penting untuk menjaga pendinginan tetap efektif. Anda harus memberikan jarak yang tepat dari dinding dan peralatan agar udara dapat bergerak bebas. Penataan ruangan memerlukan ventilasi yang mampu mengeluarkan panas dengan baik, apalagi jika unitnya lebih dari satu.
Membersihkan jalur udara dan permukaan sesekali menjaga kinerja tetap sesuai spesifikasi. Lewati itu, dan segalanya akan menderita seiring berjalannya waktu.
