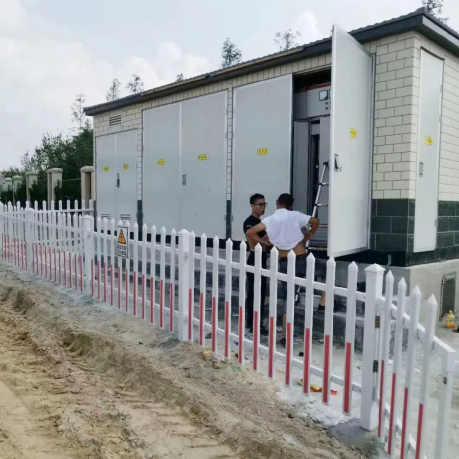

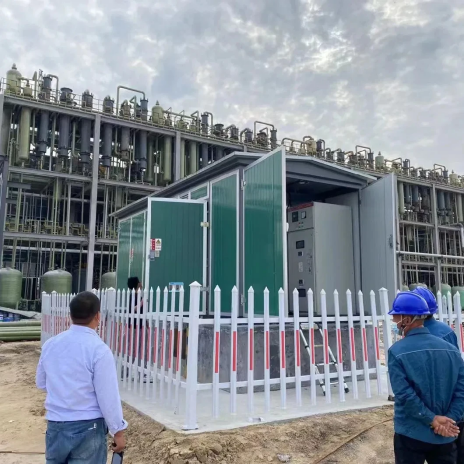

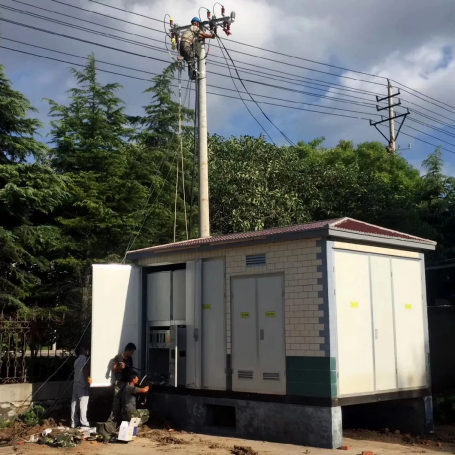

Box-type substation (abbreviated as box-type substation) is suitable for residential areas, urban public substations, bustling downtown areas, construction power supplies, etc. It is a kind of high-voltage switchgear, power transformer, low-voltage switchgear, electric energy metering equipment and reactive compensation device installed in a compact box according to certain requirements, used for lines and distribution of electric energy.
1. Thegardu tipe kotakShell harus memiliki lima fungsi perlindungan sesuai dengan persyaratan standar, termasuk perlindungan matahari, perlindungan hujan, perlindungan debu, perlindungan karat, dan pencegahan hewan kecil (seperti ular). Bahan cangkang dapat berupa pelat baja tahan karat, pelat baja yang bergulung dingin, pelat paduan aluminium, pelat baja warna dan pelat semen. Tubuh kotak terdiri dari tiga bagian: basis, cangkang, dan penutup atas. Basis umumnya dilas atau difiksasi dengan baut menggunakan baja saluran, baja sudut, baja datar, pelat baja, dll.; Untuk memenuhi kebutuhan ventilasi, disipasi panas dan saluran masuk dan outlet, lubang strip dan lubang bundar dibuka pada posisi yang sesuai. Kotak kotak dan penutup atas dapat ditekuk, dilas atau dihubungkan dengan sekrup, engsel dan aksesori khusus terkait dengan baja saluran, baja sudut, pelat baja, pelat paduan aluminium, pelat baja warna, pelat semen, dll. Untuk mencegah radiasi sinar matahari yang kuat di musim panas, yang dilengkapi dengan bahan isolasi, dalam hal -hal yang dikerjakan, teratas. Desain, sebagian besar desainer tidak lagi menggunakan metode mengisi shell dengan pengisi isolasi, karena meskipun dapat mencegah paparan sinar matahari, masih menghambat disipasi panas dari transformator. Oleh karena itu, selain mempertahankan lubang louver pada cangkang, area disipasi panas meningkat dan konveksi udara diperkuat untuk menghilangkan panas, sambil mengurangi biaya produksi.
2. Perangkat distribusi tegangan tinggi dari transformator kotak dibagi menjadi dua jenis: tipe terminal dan jenis jaringan cincin dalam hal mode saluran yang masuk; Dalam hal arah garis yang masuk, dapat dibagi menjadi garis-garis yang masuk dari atas kotak (sebagian besar digunakan dalam transformator kotak tradisional) dan jalur masuk dan keluar bawah tanah menggunakan parit kabel tegangan tinggi (biasanya digunakan dalam desain modern). Ada banyak sakelar beban seri SF6 dengan gas SF6 sebagai media pemadam busur, tetapi biayanya lebih tinggi dari sakelar beban tegangan tinggi FN12. Jenis sakelar ini memiliki berbagai struktur, termasuk dengan sekering, tanpa sekering, sakelar grounding, dll., Dan umumnya dilengkapi dengan tampilan langsung. Mekanisme operasi sebagian besar manual dan listrik. Peralatan perlindungan sakelar dengan sekering dapat secara otomatis terputus ketika sirkuitnya pendek. Ada juga sakelar vakum dengan vakum sebagai media pemadam busur, yang dapat digunakan sendiri, dengan sekering, atau secara seri dengan sakelar beban seri SF6, tetapi akan meningkatkan biaya. Pengguna tidak perlu menggunakannya dengan cara ini jika mereka tidak memiliki persyaratan khusus. Jika pengguna memiliki persyaratan pengukuran tegangan tinggi, perangkat distribusi tegangan tinggi dari transformator tipe kotak juga harus dilengkapi dengan kabinet pengukuran tegangan tinggi, dan strukturnya umumnya terdiri dari CT, PT, meter meter, kendali jarak jauh, dan perangkat telemetri. Namun, pengukuran gardu tipe kotak harus didasarkan pada sisi tegangan rendah, yang dapat meningkatkan keandalan catu daya dan mengurangi faktor yang tidak stabil. Kehilangan transformator dapat dikonversi menjadi biaya listrik yang ditanggung oleh pengguna.
3Transformator tipe kotakdilengkapi dengan ruang transformator independen, yang terutama terdiri dari transformator, sistem kontrol suhu otomatis, pencahayaan, dan pagar pengaman. Transformator akan memancarkan banyak panas saat berjalan, sehingga masalah disipasi panas dan ventilasi adalah titik -titik utama dari desain transformator kotak. Panas yang dihasilkan oleh pengoperasian transformator akan meningkatkan suhu dalam ruangan, terutama ketika suhu sekitarnya tinggi. Ventilasi alami saja sering tidak dapat memastikan operasi yang andal dan aman. Selain penggunaan ventilasi alami untuk kapasitas kecil, perlindungan pengukuran suhu umumnya dirancang dan tindakan knalpot paksa digunakan untuk menyelesaikan masalah. Sistem ini terutama terdiri dari alat pengukur yang dapat mengukur suhu kamar dan suhu oli transformator, dan mengontrol input kipas buang sesuai dengan kisaran set melalui sirkuit kontrol manual dan otomatis. Transformator dapat dipilih sebagai tipe oli atau tipe kering. Karena jenis keringnya mahal, pengguna umumnya lebih suka jenis oli untuk mengurangi biaya tanpa persyaratan khusus. Kapasitas umumnya 100-1250kVA, dan maksimum tidak melebihi 1600kVA.
4. Ruang tegangan rendah dari transformator kotak memiliki struktur desain yang berbeda sesuai dengan berbagai kesempatan penggunaan perusahaan industri dan pertambangan atau area perumahan. Transformer kotak yang digunakan dalam perusahaan industri dan pertambangan harus dirancang secara terpisah untuk catu daya dan catu daya pencahayaan. Saat mengukur tegangan rendah, Biro Catu Daya membutuhkan pengukuran listrik pencahayaan yang terpisah karena harga satuan listrik pencahayaan lebih tinggi daripada listrik daya. Gardu yang digunakan di daerah perumahan tidak perlu mempertimbangkan masalah listrik listrik. Jumlah rute output di ruang tegangan rendah bervariasi sesuai dengan kapasitas transformator dan kebutuhan pengguna. Jika kapasitasnya kecil dan permintaannya kecil, rute lebih sedikit dapat diatur; Jika kapasitasnya besar dan permintaannya tinggi, lebih banyak rute dapat diatur. Ini juga dapat diletakkan dalam format operasi koridor.
