Distribusi listrik yang andal, cepat, dan aman merupakan prasyarat bagi pertumbuhan ekonomi dan kemajuan sosial. Di seluruh infrastruktur perkotaan, fasilitas industri, proyek energi terbarukan, dan penerapan listrik darurat, para insinyur dan pengembang proyek semakin menuntut solusi distribusi yang mengurangi jadwal konstruksi sipil, menurunkan total risiko proyek, dan menjaga tingkat keselamatan operasional tertinggi.
Gardu Trafo Tipe Kotak — juga dikenal sebagai gardu induk kompak atau gardu induk prefabrikasi — menjawab permintaan ini dengan unit rakitan pabrik yang telah diuji sebelumnya yang mengintegrasikan switchgear tegangan menengah (MV), trafo distribusi, dan tegangan rendah (LV) peralatan distribusi dalam satu wadah tahan cuaca. Dengan menghilangkan kebutuhan akan bangunan gardu induk konvensional, gardu induk kotak dapat dipasang pada pelat yang telah disiapkan, diberi energi, dan dioperasikan dalam waktu yang lebih singkat dibandingkan dengan pendekatan tradisional.
Lugao Power Co., Ltd. adalah spesialis gardu trafo tipe kotak terkemuka yang berbasis di Tiongkok, menawarkan produk Tipe Eropa (standar IEC) dan Tipe Amerika (standar ANSI/IEEE). Model perusahaan yang langsung dari pabrik, kepatuhan multi-standar, dan kemampuan rekayasa khusus yang kuat menjadikannya mitra OEM dan grosir yang andal bagi kontraktor EPC, utilitas, pengembang industri, dan pemilik proyek energi terbarukan di seluruh dunia.
Buku putih ini memberikan analisis teknis dan komersial yang komprehensif tentang gardu transformator tipe kotak: taksonomi produk, prinsip teknik, tolok ukur kinerja, panduan aplikasi, kepatuhan standar, dan metodologi keputusan pengadaan. Dokumen ini dimaksudkan sebagai dokumen referensi bagi insinyur kelistrikan, manajer proyek, profesional pengadaan, dan pengambil keputusan teknis.
Konsumsi listrik global diproyeksikan tumbuh sebesar 2,4–3,1% per tahun hingga tahun 2035, didorong oleh ekspansi industri, pertumbuhan populasi perkotaan, penggunaan kendaraan listrik, dan integrasi distribusi sumber energi terbarukan. Metode pembangunan gardu induk konvensional – yang memerlukan struktur sipil permanen, jangka waktu perizinan yang diperpanjang, dan kru instalasi yang besar – semakin tidak sesuai dengan kecepatan dan fleksibilitas yang dituntut oleh pelaksanaan proyek modern.
Sementara itu, ekspektasi keselamatan dan keandalan dari badan utilitas dan regulator terus meningkat. Kejadian-kejadian seperti kegagalan peralatan karena perlindungan lingkungan yang tidak memadai, insiden percikan api dari bagian aktif yang terbuka, dan kontaminasi minyak dari peralatan lama semuanya mendorong peralihan ke arsitektur distribusi yang lebih terintegrasi, teruji di pabrik, dan tertutup.
Pasar gardu induk tipe kompak/kotak global bernilai sekitar USD 13,5 miliar pada tahun 2023 dan diperkirakan akan tumbuh pada CAGR sebesar 7,2–8,5% pada tahun 2030. Vektor pertumbuhan utama meliputi:
| Wilayah | Nilai 2023 | Prakiraan 2030 | CAGR | Penggerak Kunci |
|---|---|---|---|---|
| Asia-Pasifik | Rp 5,4 M | Rp 9,8 M | 8,9% | Industrialisasi, RE |
| Eropa | USD 3,1 M | Rp 5,1 M | 7,4% | Modernisasi jaringan |
| Amerika Utara | Rp 2,6 M | Rp 4,2 M | 7,1% | Penggantian infra yang menua |
| MEA & Amerika Latin | Rp 2,4 M | Rp 4,5 M | 9,4% | Program elektrifikasi |
Tabel 1 — Pasar Gardu Induk Tipe Kotak Global berdasarkan Wilayah, 2023–2030
A Gardu Trafo Tipe Kotak(juga disebut sebagai gardu induk kompak, gardu induk prefabrikasi, atau gardu induk paket) adalah unit distribusi daya yang telah dirakit sepenuhnya di pabrik dan telah diuji sebelumnya yang mengintegrasikan tiga komponen fungsional dalam satu wadah tahan cuaca:
Perakitan pabrik memastikan bahwa perkabelan internal, sambungan busbar, pengaturan relai pelindung, dan antarmuka antar komponen telah diselesaikan, diuji, dan diverifikasi sebelum pengiriman. Pekerjaan di lokasi dikurangi menjadi persiapan pondasi sipil, terminasi kabel MV/LV, grounding, dan energisasi.
Gardu induk tipe kotak secara luas dikategorikan ke dalam dua kelompok desain, yang mencerminkan tradisi teknik yang berbeda dan preferensi standar regional:
| Dimensi | Tipe Eropa | Tipe Amerika |
|---|---|---|
| Standar | IEC 62271, IEC 60076-11 | Seri ANSI/IEEE C57, C37 |
| Peralihan MV | Switchgear vakum CB atau SF₆ | Sekering + Sakelar Pemutus Beban (LBS) |
| Transformator | Tipe kering (lebih disukai) atau direndam dalam minyak | Terendam minyak (standar) |
| Wilayah Sasaran | Eropa, Cina, Timur Tengah, Asia-Pasifik, Afrika | Amerika Utara, Amerika Latin, sebagian Asia & Afrika |
Tabel 2 — Tipe Eropa vs. Amerika: Klasifikasi Tingkat Atas
Gardu induk kotak Tipe Eropa mengadopsi tata letak tiga kompartemen modular di dalam selungkup baja galvanis atau baja tahan karat hot-dip. Tiga kompartemen — switchgear MV, transformator, dan distribusi LV — secara fisik dipisahkan oleh dinding partisi internal, menyediakan penahan gangguan busur listrik dan memungkinkan akses independen untuk pemeliharaan tanpa menghilangkan energi pada bagian yang berdekatan.

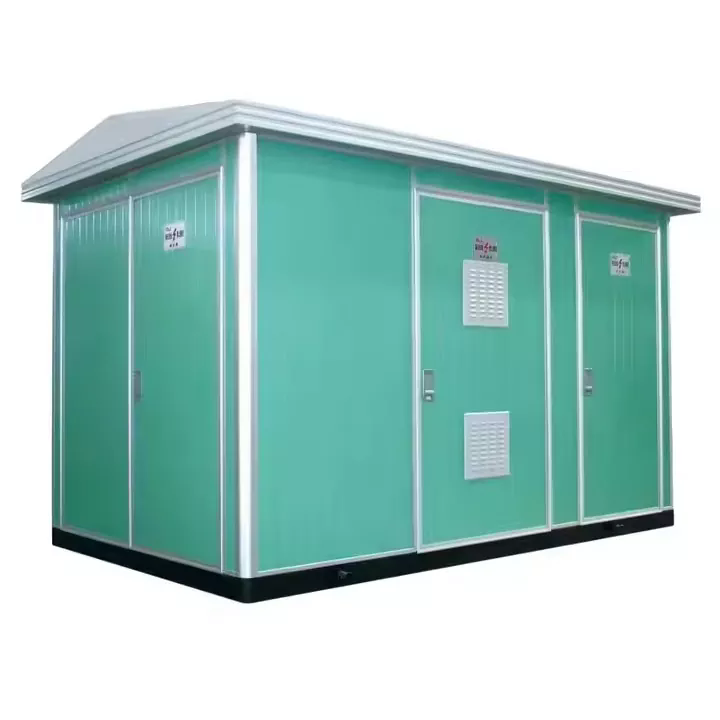

Gambar 1 — Gardu Induk Tipe Eropa
Kompartemen MV mengakomodasi Ring Main Unit (RMU) atau panel MV individual tergantung pada topologi suplai (radial atau ring feeder). Dua teknologi switchgear utama digunakan:
| Teknologi | Keterangan |
|---|---|
| Pemutus Sirkuit Vakum (VCB) | Menginterupsi arus gangguan dan beban dalam botol penyela vakum. Menawarkan daya tahan tinggi (10.000+ siklus pengoperasian), pembersihan kesalahan yang cepat (<50 ms), dan bebas SF₆ — semakin disukai berdasarkan peraturan lingkungan. |
| SF₆ Switchgear Berisolasi Gas (GIS) | Menggunakan gas sulfur heksafluorida untuk pendinginan dan isolasi busur. Sangat kompak dan sangat andal. Catatan: SF₆ adalah gas rumah kaca yang kuat (GWP ~23.500) dan penggunaannya tunduk pada peraturan lingkungan yang lebih ketat di UE dan negara lain. |
| Unit Utama Cincin (RMU) | Perangkat switching berinsulasi gas (SF₆ atau vakum) yang tersegel dari pabrik yang menggabungkan sakelar pemutus beban dan sekering pelindung dalam unit tertutup logam kompak. Ideal untuk jaringan distribusi ring-feeder. |
Switchgear MV menyediakan semua fungsi proteksi yang diperlukan: arus lebih (ANSI 51), gangguan bumi (ANSI 51N/67N), dan proteksi diferensial jika ditentukan. Kepatuhan IEC 62271-200 memastikan klasifikasi kesalahan busur (IAC — Internal Arc Classified) untuk perlindungan personel.
Ruang trafo pada gardu induk tipe Eropa paling sering menampung trafo tipe kering resin cor (seri SCB), meskipun unit terendam minyak juga digunakan. Preferensi untuk gardu induk tipe kering di gardu induk tipe Eropa sejalan dengan keunggulan keselamatan kebakaran yang penting untuk instalasi perkotaan, komersial, dan terdekat di dalam ruangan. Karakteristik utama:
Kompartemen LV menampung papan distribusi LV utama dengan pemutus sirkuit cetakan (MCCB) atau pemutus sirkuit udara tipe terbuka (ACB) pada pengumpan keluar, pengukuran energi, kapasitor koreksi faktor daya (opsional), dan antarmuka untuk pemantauan jarak jauh dan integrasi SCADA. Sistem busbar diukur berdasarkan arus pengenal dengan tingkat ketahanan hubung singkat yang sesuai sesuai IEC 61439.
| Parameter | Kisaran Spesifikasi |
|---|---|
| Kapasitas yang Dinilai | 100 kVA – 2.500 kVA (standar); khusus sampai dengan 6.300 kVA |
| Kelas Tegangan MV | 6 kV, 10 kV, 20 kV, 35 kV |
| Tegangan Keluaran LV | 0,4 kV (3P+N), tersedia khusus |
| Perangkat Pengalih MV | Vakum CB / SF₆ RMU / Sakelar Pemutus Beban |
| Tipe Transformator | Resin cor tipe kering (lebih disukai) atau direndam dalam minyak |
| Peringkat Hubungan Pendek | 16 kA / 20 kA / 25 kA (1 dtk) — sesuai IEC 62271 |
| Kelas Perlindungan | standar IP33D; IP44 / IP54 dengan penutup yang ditingkatkan |
| Suhu Sekitar | Standar –25 °C hingga +40 °C; –40 °C versi Arktik tersedia |
| Ketinggian | Standar hingga 1.000 m; versi yang diturunkan nilainya hingga 4.000 m |
| Standar yang Berlaku | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integrasi Jaringan Cerdas | Antarmuka komunikasi IEC 61850 tersedia; Siap SCADA |
Tabel 3 — Gardu Induk Tipe Eropa: Spesifikasi Teknis Indikatif
Tipe Amerika (juga disebut sebagai Gardu Induk Trafo Pad-Mounted atau Loop-Feed) dibedakan berdasarkan tata letak internalnya yang berbentuk segitiga atau linier, dengan kompartemen peralihan MV dan bagian pengukuran/distribusi LV masing-masing dapat diakses dari depan dan samping, dan trafo terendam oli menempati ruang tengah. Penutup bagian luar biasanya berupa kabinet baja bercat tebal dengan pintu tahan kerusakan dan dapat digembok, dirancang untuk pemasangan di permukaan tanah pada landasan beton.
Gambar 2 — Gardu Induk Tipe Amerika
Tipe Amerika menggunakan konfigurasi switching MV yang lebih sederhana dan ekonomis dibandingkan tipe Eropa. Susunan standar terdiri dari:
Konfigurasi ini menawarkan kombinasi menarik antara kesederhanaan, efektivitas biaya, dan keandalan. Tidak adanya perlindungan elektronik yang kompleks mengurangi beban pemeliharaan dan persyaratan keterampilan khusus, sehingga cocok untuk aplikasi di area dengan infrastruktur tenaga kerja teknis yang terbatas.
Trafo di gardu induk tipe Amerika selalu merupakan unit yang terendam minyak dan tersegel (bebas konservator). Desain yang tersegel sepenuhnya mencegah masuknya uap air ke dalam oli, menghilangkan penyebab utama degradasi isolasi. Karakteristik utama:
Bagian LV pada gardu induk tipe Amerika relatif lebih sederhana, biasanya terdiri dari pemutus utama atau pemutus sekering, soket pengukur energi, dan sambungan untuk pengumpan LV keluar. Distribusi LV yang lebih canggih (beberapa pengumpan keluar, koreksi faktor daya, pemantauan jarak jauh) dapat digabungkan tetapi kurang umum dalam konfigurasi standar.
| Parameter | Kisaran Spesifikasi |
|---|---|
| Kapasitas yang Dinilai | 75 kVA – 2.500 kVA (standar); 3.750 kVA+ dengan desain khusus |
| Kelas Tegangan MV | 5 kV, 15 kV, 25 kV, 35 kV (Kelas ANSI) |
| Tegangan Keluaran LV | 120/240 V (fase tunggal), 208Y/120 V, 480Y/277 V, atau kustom |
| Perangkat Pengalih MV | Bay-O-Net / Sekering Pembatas Arus + Sakelar Pemutus Beban |
| Tipe Transformator | Terendam minyak, tertutup rapat (ONAN) |
| Lampiran | Baja ukuran berat, dilapisi bubuk/cat poliuretan; tahan terhadap kerusakan |
| Kelas Perlindungan | Standar NEMA 3R (tahan hujan & hujan es); NEMA 4X opsional |
| Desain Depan Mati | Ya — konektor siku untuk terminasi kabel MV yang aman untuk disentuh |
| Standar yang Berlaku | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Umpan Lingkaran | Standar — dua posisi kabel MV masuk (mampu loop-feed) |
Tabel 4 — Gardu Induk Tipe Amerika: Spesifikasi Teknis Indikatif
Meskipun kedua jenis produk tersebut memenuhi tujuan dasar distribusi daya yang ringkas dan prefabrikasi, filosofi desain, kemampuan perlindungan, profil biaya siklus hidup, dan lingkungan aplikasi optimalnya sangat berbeda. Tabel di bawah ini memberikan perbandingan terstruktur untuk mendukung keputusan pemilihan teknologi.
| Kriteria | Tipe Eropa | Tipe Amerika |
|---|---|---|
| Perlindungan MV | Perlindungan CB penuh dengan relai; diskriminasi kesalahan yang tinggi | Berbasis sekering; selektivitas zona sesar yang lebih sederhana dan terbatas |
| Transformator | Tipe kering lebih disukai — aman terhadap api, perawatan rendah | Terendam minyak — kuat, hemat biaya, terbukti |
| Biaya Modal | Lebih tinggi (15–30% premium vs. Amerika) | Lebih rendah — ekonomis untuk proyek dengan anggaran terbatas |
| Jaringan Cerdas Siap | Luar biasa — IEC 61850, SCADA, kendali jarak jauh | Dasar — kecerdasan asli yang terbatas; dapat diupgrade |
| Keamanan Kebakaran | Luar biasa (transformator tipe kering, kelas api F1) | Bagus — desain oli tersegel; tindakan pencegahan kebakaran diperlukan |
| Pemeliharaan | Sangat rendah — tipe kering tidak memerlukan servis oli | Sedang — pemantauan kondisi oli secara berkala |
| Instalasi | Sedikit lebih kompleks; komisioning spesialis | Sederhana, cepat — ideal untuk penerapan terdistribusi |
| Toleransi Kelebihan Beban | Bagus (dengan opsi pendinginan udara paksa) | Luar biasa — massa termal minyak yang besar |
| Standar Utama | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabel 5 — Gardu Induk Tipe Eropa vs. Amerika: Perbandingan Komprehensif
Tidak ada tipe yang unggul secara universal. Tipe Eropa memberikan kecerdasan perlindungan, keselamatan kebakaran, dan skalabilitas jaringan cerdas yang lebih baik dengan biaya premium, menjadikannya optimal untuk lingkungan perkotaan, komersial, dan peraturan. Tipe Amerika menawarkan efisiensi biaya dan kesederhanaan penerapan yang luar biasa untuk kawasan industri, jaringan listrik pinggiran kota, dan proyek-proyek yang sensitif terhadap anggaran.
Penutup adalah garis pertahanan pertama untuk peralatan listrik internal dan mewakili elemen penting dari keandalan jangka panjang. Gardu induk Lugao Power box menggunakan hierarki konstruksi berikut tergantung pada jenis produk dan spesifikasi lingkungan:
| Jenis Bahan | Keterangan |
|---|---|
| Baja Galvanis Hot-Dip (HDG). | Konstruksi dasar untuk semua unit standar. Lapisan seng memberikan ketahanan korosi yang sangat baik; cocok untuk lingkungan industri umum dan perkotaan. Lapisan seng minimum: 85 μm per ISO 1461. |
| Baja Tahan Karat 304 / 316L | Dispesifikasikan untuk aplikasi pesisir, kelautan, kimia, atau kelembaban tinggi. Kelas 316L memberikan ketahanan klorida yang unggul. Standar untuk gardu proyek pembangkit listrik tenaga angin lepas pantai. |
| Kandang Paduan Aluminium | Opsi ringan untuk lokasi dengan batasan berat atau kendala logistik transportasi. Permukaan akhir yang dianodisasi memberikan ketahanan terhadap korosi tanpa pengecatan. |
| Komposit GRP / FRP | Opsi polimer yang diperkuat kaca untuk aplikasi yang memerlukan penutup non-magnetik dan non-konduktif (misalnya, ruang MRI, lingkungan elektronik sensitif). |
Perlindungan penutup terhadap partikel padat dan air ditentukan oleh kode IP (IEC 60529). Tingkat perlindungan standar dan peningkatan Lugao adalah:
| Kelas IP | Tingkat Perlindungan | Aplikasi Khas |
|---|---|---|
| IP33D | Perlindungan terhadap debu/hujan (semprotan 15°). | Instalasi luar ruangan standar, iklim umum |
| IP44 | Tahan percikan dari segala arah | Daerah pesisir, zona tropis dengan curah hujan tinggi |
| IP54 | Terlindung dari debu + tahan percikan | Lingkungan industri berdebu, iklim gurun |
| NEMA 3R | Hujan & hujan es (standar ANSI/NEMA) | Tipe Amerika untuk proyek Amerika Utara/ANSI |
Tabel 6 — Kelas Perlindungan IP/NEMA Enklosur yang Ditawarkan oleh Lugao Power
Manajemen termal yang efektif di dalam selungkup sangat penting untuk mencegah penuaan dini pada insulasi dan memastikan pengoperasian dalam batas suhu terukur. Gardu induk Lugao mempekerjakan:
Kepatuhan terhadap standar internasional dan nasional yang berlaku bukanlah sebuah pilihan – hal ini merupakan dasar dari persetujuan proyek, perjanjian interkoneksi utilitas, cakupan asuransi, dan perlindungan tanggung jawab hukum jangka panjang. Produk Lugao Power dirancang, diproduksi, dan diuji sesuai dengan matriks lengkap standar yang berlaku untuk produk tipe Eropa dan Amerika.
| Standar | Tubuh | Cakupan |
|---|---|---|
| IEC 62271-202 | IEC | Gardu induk prefabrikasi tegangan tinggi/tegangan rendah — standar desain utama untuk tipe Eropa. |
| IEC 60076-11 | IEC | Transformator daya tipe kering — kinerja kebakaran, kelas iklim/lingkungan, insulasi. |
| IEC 62271-1 / -100 / -200 | IEC | Spesifikasi umum untuk switchgear AC; pemutus arus AC; Switchgear tertutup logam AC. |
| IEC 61439-1 / -2 | IEC | Rakitan switchgear dan kontrol tegangan rendah - desain dan pengujian papan distribusi LV. |
| ANSI/IEEE C57.12.26 | IEEE | Persyaratan untuk transformator distribusi satu fasa terendam oli yang dipasang di bantalan — tipe Amerika. |
| ANSI/IEEE C57.12.28 | IEEE | Integritas penutup peralatan yang dipasang di bantalan — kinerja dan keamanan mekanis ANSI. |
| GB/T 17467 | KANTUNG | Standar Nasional Tiongkok untuk gardu induk prefabrikasi tegangan tinggi/tegangan rendah (setara dengan IEC 62271-202). |
| CE (LVD + EMC) | UE | Wajib untuk produk yang ditempatkan di pasar UE/EEA. Menunjukkan kesesuaian dengan Petunjuk Tegangan Rendah dan Petunjuk EMC. |
| CCC (3C) | CNCA | Sertifikasi Wajib Tiongkok — diperlukan untuk produk listrik teregulasi yang dijual di pasar domestik Tiongkok. |
Tabel 7 — Matriks Kepatuhan Standar: Gardu Induk Lugao Power Box
Saat melakukan pengadaan untuk proyek internasional, selalu tentukan standar yang berlaku dalam dokumen RFQ dan mintalah sertifikat uji tipe yang dapat diverifikasi dari laboratorium pihak ketiga yang terakreditasi (misalnya, KEMA, TÜV, SGS, CESI). Lugao Power menyimpan laporan pengujian tipe terkini dan dokumentasi sertifikasi untuk semua lini produk standar dan menyediakan salinannya sebagai bagian dari paket dokumentasi pengiriman standar.
Gardu trafo tipe kotak digunakan di berbagai aplikasi yang sangat beragam. Bagian berikut menampilkan profil segmen aplikasi utama, dengan panduan khusus mengenai pemilihan jenis produk, persyaratan teknik utama, dan kemampuan Lugao yang relevan untuk masing-masing segmen.
Perusahaan utilitas kota dan perusahaan distribusi perkotaan menggunakan gardu induk kotak untuk melaksanakan transformasi akhir 10–35 kV hingga 0,4 kV dalam lingkungan kota di mana ruang terbatas dan persyaratan estetika, kebisingan, dan keselamatan sangat ketat. Skenario penerapan yang umum mencakup ruang bawah tanah, posisi kios di atas tanah, dan di dalam tempat parkir mobil bertingkat atau ruang bawah tanah gedung.
Kawasan industri dan kampus manufaktur besar memerlukan infrastruktur distribusi listrik yang andal dan dapat diterapkan dengan cepat yang mampu melayani beragam beban — penggerak motor, pemanasan proses, udara bertekanan, HVAC — dengan faktor beban tinggi dan persyaratan kualitas daya yang menuntut.
Proyek pembangkit listrik tenaga surya dan angin skala utilitas memerlukan sejumlah besar gardu induk (biasanya keluaran inverter 0,69 kV ke jaringan kolektor 10/35 kV). Keekonomian dan jadwal proyek-proyek ini sangat sensitif terhadap biaya peralatan dan jadwal pemasangan – kedua bidang di mana gardu induk kotak menawarkan keunggulan yang menentukan dibandingkan konstruksi gardu induk konvensional.
Pembangunan infrastruktur utama – bandara, pelabuhan laut, sistem metro/kereta api, stadion, pusat data, dan instalasi pengolahan air – memerlukan distribusi listrik primer yang andal dengan persyaratan ketersediaan dan pemeliharaan yang jelas. Gardu induk kotak berfungsi sebagai titik distribusi primer dan gardu induk sekunder dalam jaringan distribusi lokasi.
Proyek konstruksi, operasi pemulihan bencana, peristiwa besar, dan pengerahan militer semuanya memerlukan infrastruktur distribusi listrik yang portabel dan dapat digunakan dengan cepat. Gardu induk kotak yang dipasang di selip atau dipasang di trailer memberikan kemampuan distribusi penuh dengan persiapan lokasi yang minimal.
| Melangkah | Aktivitas | Pertanyaan & Pertimbangan Kunci |
|---|---|---|
| 1 | Tentukan Beban & Kapasitas | Total beban (kVA), faktor permintaan, proyeksi pertumbuhan beban selama 15-20 tahun? Ukuran untuk pemuatan 70–80% pada permintaan puncak yang diproyeksikan. |
| 2 | Tentukan Tingkat Tegangan | Tegangan suplai MV yang tersedia? Tegangan distribusi LV yang diperlukan? Apakah pengaturan tegangan (OLTC) diperlukan untuk stabilitas beban? |
| 3 | Menilai Situs & Lingkungan | Di dalam atau di luar ruangan? Kisaran suhu lingkungan, ketinggian, kelembapan, tingkat polusi (garam, debu, bahan kimia)? Keterbatasan ruang? |
| 4 | Pilih Jenis Produk | Prioritas keselamatan kebakaran → Eropa (tipe kering). Batasan anggaran / perlindungan sederhana → Amerika. Jaringan pintar / otomatisasi → Eropa. |
| 5 | Tentukan Standar | Identifikasi standar wajib untuk yurisdiksi proyek. Tentukan tanda sertifikasi yang diperlukan (IEC, ANSI, CE, CCC, dll.) di RFQ. |
| 6 | Evaluasi TCO | Bandingkan total biaya kepemilikan: biaya modal + kapitalisasi kerugian tanpa beban + kapitalisasi kerugian beban + biaya pemeliharaan selama masa pakai. |
Tabel 8 — Kerangka Pemilihan Gardu Induk Kotak Enam Langkah
| Pilih JENIS EROPA jika… | Pilih JENIS AMERIKA jika… |
|---|---|
| –Pemasangan dilakukan di dalam ruangan, perkotaan, atau di dekat bangunan yang ditempati –Kode keselamatan kebakaran melarang peralatan berisi minyak –Integrasi jaringan pintar/SCADA diperlukan – Diskriminasi perlindungan tinggi ditentukan –Pemeliharaan minimal adalah prioritas –Lokasi terkena kelembaban tinggi atau atmosfer korosif – Yurisdiksi proyek IEC (Eropa, Tiongkok, Timur Tengah, Afrika) |
–Anggaran proyek terbatas –Penyebaran yang cepat sangat penting –Aplikasinya adalah industri, pinggiran kota, atau pedesaan di luar ruangan –Toleransi kelebihan beban itu penting –Pengoperasian sederhana oleh teknisi perdagangan umum –Topologi jaringan MV loop-feed digunakan – Yurisdiksi proyek ANSI/IEEE (Amerika, sebagian Asia) |
Tabel 9 — Panduan Pemilihan Cepat: Tipe Eropa vs. Amerika
Saat menerbitkan Permintaan Penawaran (RFQ) kepada Lugao Power atau pemasok gardu induk kotak mana pun, data teknis berikut harus disediakan atau diminta:
Lugao Power Co., Ltd.adalah produsen spesialis trafo daya dan gardu trafo tipe kotak yang berbasis di Tiongkok, yang berfokus secara eksklusif pada desain, teknik, dan pasokan peralatan distribusi listrik untuk pasar domestik dan internasional. Fokus produk tunggal perusahaan ini memungkinkan kedalaman kemampuan teknis dan konsistensi kualitas manufaktur yang tidak dapat ditiru oleh pemasok peralatan listrik umum.
Lugao beroperasi baik sebagai mitra OEM untuk merek listrik internasional dan pemasok grosir langsung ke kontraktor EPC, utilitas, dan pengembang industri secara global. Pasokan langsung dari pabrik menghilangkan margin distributor dan memastikan kualitas yang konsisten, akses teknik langsung, dan kinerja pengiriman yang andal bagi pelanggan.

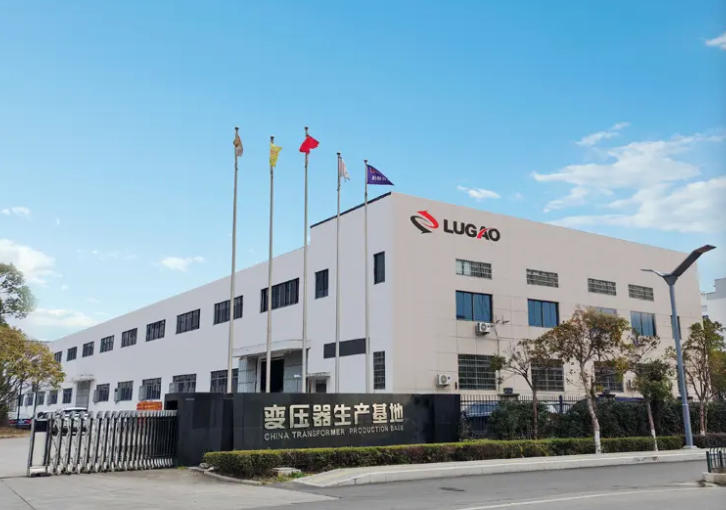

Gambar 3 - Fasilitas Manufaktur Lugao Power Co., Ltd
| Produk | Varian Tersedia | Rentang Kapasitas |
|---|---|---|
| Gardu Induk Tipe Eropa | VCB / SF₆ RMU / LBS + Trafo tipe kering atau oli | 100 kVA – 6.300 kVA |
| Gardu Induk Tipe Amerika | Fuse+LBS, loop-feed, pad-mount, trafo terendam oli | 75 kVA – 3.750 kVA+ |
| Trafo Distribusi Tipe Kering | Seri SCB, resin cor, kelas api F1 | 30 kVA – 10.000 kVA |
| Trafo Terendam Minyak | Seri S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Gardu Induk Custom / OEM | Layanan teknik penuh, dimensi & peringkat khusus | Sesuai spesifikasi proyek |
Tabel 10 — Ikhtisar Portofolio Produk Lugao Power
| Keuntungan | Keterangan |
|---|---|
| Fokus Khusus | Setiap sumber daya teknik, fasilitas pengujian, dan proses manufaktur di Lugao didedikasikan untuk produk transformator dan gardu induk. Tidak ada pengenceran keahlian di seluruh lini produk yang tidak terkait. |
| Kepatuhan Multi-Standar | Produk bersertifikat IEC, ANSI/IEEE, GB, CE, dan CCC — memungkinkan penerapan di hampir semua yurisdiksi proyek di seluruh dunia tanpa rekayasa ulang. |
| Rekayasa Kustom | Tim desain internal menyediakan penyesuaian lengkap: voltase non-standar, kapasitas yang tidak biasa, bahan penutup khusus, desain iklim ekstrem, dan integrasi jaringan pintar. |
| Penetapan Harga Langsung Pabrik | Menghilangkan margin distributor memberikan keuntungan biaya struktural sebesar 15–25% dibandingkan produk setara yang dibeli melalui jaringan distribusi. |
| Keandalan Terbukti | Produk direkayasa dan divalidasi untuk pengoperasian dalam kondisi beban penuh terus menerus, kelembapan tinggi, suhu tinggi, kabut garam, dan debu gurun. |
| Kemitraan OEM | Kemampuan OEM penuh termasuk papan nama khusus, dokumentasi, dan kemasan untuk pelanggan merek internasional yang memerlukan pasokan label putih. |
Lugao Power mengekspor gardu induk dan trafo listrik ke proyek-proyek di Asia-Pasifik, Timur Tengah, Afrika, Eropa, dan Amerika. Portofolio kepatuhan multi-standar perusahaan dan pengalaman dengan logistik internasional, dokumentasi bea cukai, dan persyaratan persetujuan utilitas lokal menjadikannya mitra yang dapat diandalkan untuk pasokan proyek lintas batas.
Operasi manufaktur dan rekayasa Lugao Power diatur oleh Sistem Manajemen Mutu (QMS) yang selaras dengan prinsip-prinsip ISO 9001, yang mencakup seluruh siklus hidup produk mulai dari pengadaan material hingga pengiriman dan dukungan purna jual. SMM mencakup prosedur pengendalian terdokumentasi untuk semua proses manufaktur penting, kualifikasi pemasok, inspeksi dalam proses, manajemen ketidaksesuaian, dan pemeliharaan peralatan pengujian yang dikalibrasi.
Setiap gardu induk Lugao box menjalani program pengujian rutin yang komprehensif sebelum pengiriman, termasuk:
| Tes | Standar/Kriteria Penerimaan |
|---|---|
| Dielektrik MV (Tahan AC) | IEC 62271-1 / ANSI C37: Diterapkan pada tingkat insulasi terukur selama 1 menit — tidak ada flashover |
| Penahan Frekuensi Daya LV | IEC 61439-1: Diterapkan per tingkat insulasi terukur — tidak ada flashover |
| Tes Rutin Transformator | IEC 60076-1: Resistansi belitan, rasio tegangan, impedansi hubung singkat, rugi tanpa beban, rugi beban |
| Resistensi Isolasi | Sesuai IEC 60076 / IEC 62271 — resistansi diukur pada 2.500 V DC; dibandingkan dengan baseline pabrik |
| Uji Fungsi Relai Proteksi | Semua fungsi proteksi diuji terhadap pengaturan koordinasi relai; waktu perjalanan diverifikasi |
| Uji Fungsi Saling Bertautan | Semua interlock mekanis dan elektrik diverifikasi untuk mencegah urutan peralihan yang salah |
| Inspeksi Visual & Dimensi | Semua komponen, label, penandaan kabel, dan sambungan diverifikasi berdasarkan gambar yang disetujui |
| Sampel Minyak (unit terendam minyak) | IEC 60296: Kekuatan dielektrik, kadar air, dan keasaman diuji dan disertifikasi |
Tabel 11 — Program Uji Rutin untuk Gardu Induk Lugao Box
Untuk pesanan dalam jumlah besar atau atas permintaan pelanggan, Lugao Power mengatur Uji Penerimaan Pabrik (FAT) yang disaksikan di fasilitasnya. Selama FAT, teknisi pelanggan atau agen inspeksi yang ditunjuk dapat menyaksikan semua pengujian kelistrikan rutin, meninjau sertifikat material dan komponen, memverifikasi kesesuaian dimensi, memeriksa dokumentasi kualitas, dan mengonfirmasi keakuratan papan nama sebelum mengizinkan pengiriman. Laporan pengujian FAT lengkap dengan data pengujian, catatan kalibrasi, dan persetujuan inspektur disediakan sebagai bagian dari paket dokumentasi pengiriman.
