Switchgear adalah tulang punggung setiap sistem tenaga listrik modern. Dari terminal generator pembangkit listrik hingga panel distribusi terakhir di gedung komersial, switchgear menjalankan fungsi penting peralihan, perlindungan, isolasi, dan pemantauan yang menjaga aliran listrik tetap aman dan andal. Tanpanya, pengoperasian yang terkendali maupun manajemen kesalahan yang aman pada jaringan listrik tidak akan mungkin terjadi.
Seiring dengan meningkatnya permintaan listrik global, jaringan listrik menjadi lebih kompleks, dan integrasi sumber energi terbarukan semakin cepat, persyaratan yang dikenakan pada switchgear pun berkembang pesat. Peringkat ketahanan arus pendek yang lebih tinggi, koordinasi perlindungan yang lebih cerdas, integrasi pemantauan digital, dan standar kinerja lingkungan yang lebih ketat membentuk kembali spesifikasi yang diminta oleh perusahaan utilitas, operator industri, dan pengembang infrastruktur di seluruh dunia.
Buku putih ini memberikan pemeriksaan menyeluruh terhadap teknologi switchgear di seluruh kelas tegangan — mulai dari switchgear distribusi tegangan rendah hingga unit utama ring tegangan menengah dan switchgear tertutup logam tegangan tinggi. Hal ini mencakup prinsip-prinsip teknik yang mendasari setiap kategori produk, parameter dan standar kinerja utama yang mengatur spesifikasi, domain aplikasi utama, dan metodologi pengadaan terstruktur untuk memandu keputusan pemilihan teknologi.
Lugao Power Co., Ltd. adalah produsen rangkaian tegangan switchgear lengkap yang berbasis di Tiongkok, menawarkan produk bersertifikat standar IEC, ANSI, dan IEEE dengan kemampuan OEM, dukungan teknik khusus yang kuat, dan pengalaman ekspor global yang luas. Dokumen ini juga menyajikan portofolio produk, kemampuan manufaktur, dan posisi kompetitif Lugao Power sebagai mitra pemasok yang dapat diandalkan untuk proyek switchgear global.
Kapasitas pembangkit listrik terpasang global melampaui 9.000 GW pada tahun 2024 dan terus tumbuh sekitar 3% setiap tahunnya. Setiap watt dari kapasitas tersebut – baik yang dihasilkan oleh batu bara, gas, nuklir, air, tenaga surya, atau angin – harus melewati sistem switchgear beberapa kali dalam perjalanannya dari generator ke konsumen. Pengoperasian infrastruktur switchgear yang andal dan aman bukan hanya sekedar pertimbangan teknis; itu adalah prasyarat untuk berfungsinya masyarakat modern.
Akses listrik, keandalan jaringan, dan kecepatan perluasan infrastruktur merupakan faktor penentu daya saing perekonomian. Pemadaman listrik yang disebabkan oleh kegagalan switchgear menyebabkan kerugian miliaran dolar bagi negara-negara industri setiap tahunnya karena hilangnya produksi dan kerusakan peralatan. Sebaliknya, sistem switchgear yang dirancang dengan baik dan dipelihara dengan baik memungkinkan jaringan dengan ketersediaan tinggi yang mendukung segala hal mulai dari operasional rumah sakit hingga fabrikasi semikonduktor hingga layanan pusat data.
Pasar switchgear global bernilai sekitar USD 127 miliar pada tahun 2023 dan diproyeksikan tumbuh pada CAGR sebesar 6,8–7,9% hingga tahun 2030, mencapai perkiraan USD 200–215 miliar. Penggerak pertumbuhan utama meliputi:
| Wilayah | 2023 (USDB) | 2030F (USDB) | CAGR | Pengemudi Utama |
| Asia-Pasifik | Rp 52,4 | Rp 87,6 | 7,6% | Industrialisasi |
| Eropa | Rp 28,1 | Rp 44,8 | 6,9% | Peningkatan jaringan, penghapusan SF₆ secara bertahap |
| Amerika Utara | Rp 24,6 | Rp 39,4 | 7,0% | Penuaan infra, pembangunan RE |
| Timur Tengah & Afrika | Rp 12,3 | Rp 22,1 | 8,7% | Elektrifikasi |
| Amerika Latin | Rp 9,6 | Rp 15,7 | 7,2% | Perluasan jaringan |
Tabel 1 — Pasar Switchgear Global berdasarkan Wilayah, 2023–2030 (Indikatif)
Istilah "switchgear" mengacu secara kolektif pada kombinasi saklar pemutus listrik, sekering, pemutus sirkuit, dan peralatan kontrol, proteksi, pengukuran, dan pemantauan terkait yang dirakit sebagai sistem yang terkoordinasi dan terintegrasi. Switchgear mengontrol, melindungi, dan mengisolasi peralatan listrik dalam sistem tenaga listrik. Ini adalah antarmuka antara jaringan listrik dan beban yang dilayaninya, dan mekanisme penegakan skema perlindungan dan kontrol yang menjaga jaringan tetap aman.
Rakitan switchgear dapat berkisar dalam skala fisik dari satu papan distribusi tegangan rendah yang menempati ruang dinding beberapa ratus milimeter, hingga gardu induk tegangan tinggi berisolasi gas yang mencakup ribuan meter persegi. Terlepas dari rentang skala ini, semua switchgear menjalankan serangkaian fungsi dasar yang sama.
| Fungsi | Deskripsi & Pentingnya |
| Beralih | Membuat dan memutus rangkaian listrik dalam kondisi pengoperasian normal. Memungkinkan konfigurasi ulang jaringan terencana, transfer beban, dan isolasi peralatan untuk pemeliharaan. |
| Perlindungan | Mendeteksi kondisi abnormal (arus berlebih, korsleting, gangguan bumi, lonjakan tegangan) dan memulai interupsi sirkuit secara cepat untuk membatasi kerusakan peralatan dan mencegah kegagalan berjenjang. |
| Isolasi | Menciptakan pemutusan listrik yang terbukti, terlihat, dan aman di suatu sirkuit, memungkinkan personel bekerja pada peralatan yang tidak diberi energi tanpa risiko pemberian energi kembali yang tidak disengaja. |
| Pengukuran & Pengukuran | Mengukur tegangan, arus, daya, energi, faktor daya, dan harmonik untuk penagihan, pemantauan, manajemen beban, dan penilaian kualitas daya. |
| Pemantauan & Pengendalian | Menyediakan visibilitas lokal dan jarak jauh mengenai status sirkuit, kondisi alarm, dan kesehatan peralatan; memungkinkan operasi peralihan jarak jauh melalui SCADA atau sistem otomasi gardu induk. |
Tabel 2 — Lima Fungsi Inti Switchgear
Fungsi switchgear yang paling kritis dan menuntut secara teknis adalah gangguan arus gangguan. Ketika terjadi hubungan pendek pada sistem tenaga, arus gangguan dapat mencapai nilai 10–50 kali arus operasi normal dalam milidetik. Jika tidak segera diputus, arus gangguan ini akan menyebabkan kerusakan termal dan mekanis yang sangat besar pada kabel, trafo, dan peralatan lainnya.
Pemutus sirkuit - perangkat interupsi utama dalam rakitan switchgear - harus melakukan tiga tindakan secara berurutan: mendeteksi gangguan (melalui relai proteksi terkait), memisahkan kontak listrik, dan memadamkan busur yang terbentuk di antara kontak pemisah. Mekanisme pemadaman busur listrik adalah pembeda utama antara teknologi pemutus sirkuit yang berbeda dan dibahas secara rinci di Bab 7.
Klasifikasi switchgear yang paling mendasar adalah berdasarkan level tegangan pengoperasiannya. Tingkat tegangan menentukan jarak bebas insulasi yang diperlukan, tingkat energi busur, dimensi peralatan, dan standar yang berlaku. Klasifikasi tegangan standar industri adalah:
| Kelas Tegangan | Rentang Tegangan | Aplikasi Khas | Standar Utama |
| Tegangan Rendah (LV) | Hingga 1.000 V AC | Distribusi bangunan, kontrol motor, panel industri | IEC 61439, IEC 60947, UL 508A |
| Tegangan Menengah (MV) | 1 kV – 52 kV | Distribusi primer, pasokan industri, proyek energi terbarukan | IEC 62271-100 / -200 / -202 |
| Tegangan Tinggi (HV) | 52 kV – 800 kV | Gardu transmisi, interkoneksi jaringan | IEC 62271-100 / -203, IEEE C37 |
| Tegangan Ultra Tinggi (UHV) | Di atas 800 kV | Tulang punggung transmisi HVDC/HVAC jarak jauh | IEC 62271 (khusus) |
Tabel 3 — Klasifikasi Switchgear berdasarkan Level Tegangan
Catatan:Definisi "tegangan menengah" dan "tegangan tinggi" bervariasi antara badan standar dan konvensi regional. Dalam terminologi IEC, HV mencakup semua tegangan di atas 1 kV, dengan perbedaan lebih lanjut antara "tegangan tinggi" (1–52 kV, terkadang disebut MV oleh praktisi) dan "tegangan ekstra tinggi" (EHV) di atas 52 kV. Buku putih ini menggunakan konvensi praktisi: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Selain level tegangan, switchgear juga diklasifikasikan berdasarkan beberapa dimensi penting lainnya:
| Dimensi | Kategori |
| Media Isolasi | Berinsulasi udara (AIS), SF₆ (GIS) berinsulasi gas, Vakum, Oli (warisan), Dielektrik padat |
| Jenis Kandang | Tertutup logam, Berlapis logam, Tipe bilik, Tipe terbuka (luar ruangan) |
| Media Interupsi | Semburan udara, Oli, Vakum, SF₆, CO₂ / udara bersih (emerging) |
| Dalam / Luar Ruangan | Switchgear dalam ruangan (lingkungan terkendali); Switchgear luar ruangan (konstruksi tahan cuaca) |
| Diperbaiki / Dapat Ditarik | Pemutus sirkuit yang dipasang tetap (biaya lebih rendah, fleksibilitas lebih sedikit) vs. pemutus sirkuit yang dapat ditarik/ditarik (perawatan lebih mudah, penggantian cepat) |
Tabel 4 — Dimensi Klasifikasi Switchgear Tambahan
Switchgear tegangan rendah beroperasi pada tegangan sistem hingga 1.000 V AC (atau 1.500 V DC), yang mencakup tahap akhir distribusi daya ke pengguna akhir. Switchgear LV adalah yang paling banyak jumlahnya berdasarkan jumlah unit dibandingkan semua kategori switchgear — miliaran unit dipasang di seluruh dunia pada bangunan perumahan, komersial, dan industri, pusat data, rumah sakit, dan fasilitas manufaktur. Meskipun level tegangannya lebih rendah, switchgear LV tidaklah sederhana; sistem LV modern harus mengelola arus gangguan yang besar, lingkungan harmonik yang kompleks, kepadatan beban terhubung yang tinggi, serta persyaratan manajemen energi dan kualitas daya yang semakin canggih.
Rakitan switchgear dan kontrol tegangan rendah (LVSCA), yang ditentukan oleh IEC 61439, biasanya menggabungkan komponen fungsional berikut:

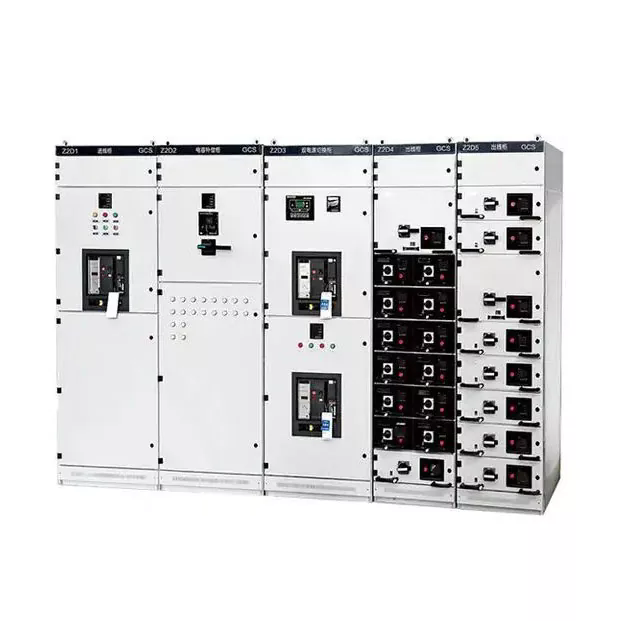

Gambar 1 — Switchgear Distribusi Utama Tegangan Rendah
IEC 61439 mendefinisikan beberapa jenis switchgear dan rakitan kontrol tegangan rendah (LVSCA) berdasarkan konstruksi dan karakteristik fungsionalnya:
| Parameter | Deskripsi & Nilai Khas |
| Nilai Tegangan (Ue) | Tegangan operasi rakitan. Nilai umum: 230/400 V, 400/690 V, 1.000 V. |
| Nilai Saat Ini (Masuk) | Arus kontinu maksimum yang dapat dibawa oleh rakitan tanpa melebihi batas suhu. Kisaran: 63 A hingga 6.300 A. |
| Penahan Arus Pendek (Icw) | Arus tahan puncak dan jangka pendek. Nilai tipikal: 25 kA, 50 kA, 80 kA (1 detik atau 3 detik). |
| Kapasitas Putus (Icu/Ics) | Kapasitas pemutusan hubung singkat Ultimate (Icu) dan servis (Ics) dari pemutus arus. Harus melebihi arus gangguan prospektif maksimum pada titik pemasangan. |
| Tingkat Perlindungan (IP) | IP3X minimum untuk industri dalam ruangan; IP54 atau IP65 untuk lingkungan luar ruangan atau keras sesuai IEC 60529. |
| Bentuk Pemisahan Internal | IEC 61439 Formulir 1–4b mendefinisikan pemisahan antara unit fungsional dan busbar. Bentuk yang lebih tinggi meningkatkan keamanan dan pengendalian kesalahan. |
Tabel 5 — Parameter Teknis Switchgear LV Utama
Switchgear tegangan menengah beroperasi pada kisaran 1 kV hingga 52 kV dan mewakili tingkat switching dan proteksi utama untuk jaringan distribusi tenaga listrik. Hal ini ditemukan di terminal sekunder gardu transmisi curah, di gardu distribusi primer, di fasilitas industri besar, di titik sambungan pembangkit energi terbarukan, dan di dalam gardu trafo tipe kotak. Switchgear MV menentukan kecepatan penyelesaian kesalahan, selektivitas proteksi, dan fleksibilitas operasional jaringan distribusi.
Segmen MV sedang mengalami transformasi teknologi paling signifikan dibandingkan kategori switchgear mana pun, yang didorong oleh penghentian penggunaan gas SF₆ secara bertahap, integrasi perlindungan dan pemantauan digital, serta tuntutan arsitektur jaringan pintar.
| Tipe Konstruksi | Karakteristik & Aplikasi |
| Switchgear Tertutup Logam | Semua bagian beraliran listrik tertutup dalam selungkup logam yang dibumikan, dengan kompartemen terpisah untuk busbar, perangkat switching, dan sambungan kabel. Standar untuk instalasi MV dalam ruangan modern (IEC 62271-200). |
| Switchgear Berlapis Logam | Subkategori dengan penghalang logam penuh antara semua bagian dan kompartemen aktif. Tingkat tertinggi pengendalian kesalahan internal (IEC 62271-200 LSC2B). |
| Switchgear Tipe Bilik | Panel bilik yang tidak tahan busur dirangkai menjadi barisan. Lebih ekonomis tetapi dengan kinerja gangguan busur lebih rendah. |
| Switchgear Berisolasi Gas (GIS) | Semua bagian aktif ditutup dalam selungkup gas alternatif atau berisi SF₆ yang disegel. Sangat kompak, cocok untuk instalasi dengan ruang terbatas. |
| Switchgear Berisolasi Udara (AIS) | Menggunakan isolasi udara di dalam selungkup logam atau struktur terbuka. Jejak lebih besar namun lebih sederhana dan hemat biaya. |
Ring Main Unit (RMU) adalah rakitan switchgear MV yang ringkas dan tersegel dari pabrik yang dirancang untuk jaringan distribusi ring-feed — topologi standar untuk sistem kabel MV perkotaan dan pinggiran kota. RMU biasanya menyediakan dua posisi sakelar pengumpan cincin ditambah satu atau lebih posisi pengumpan transformator dengan perangkat proteksi.

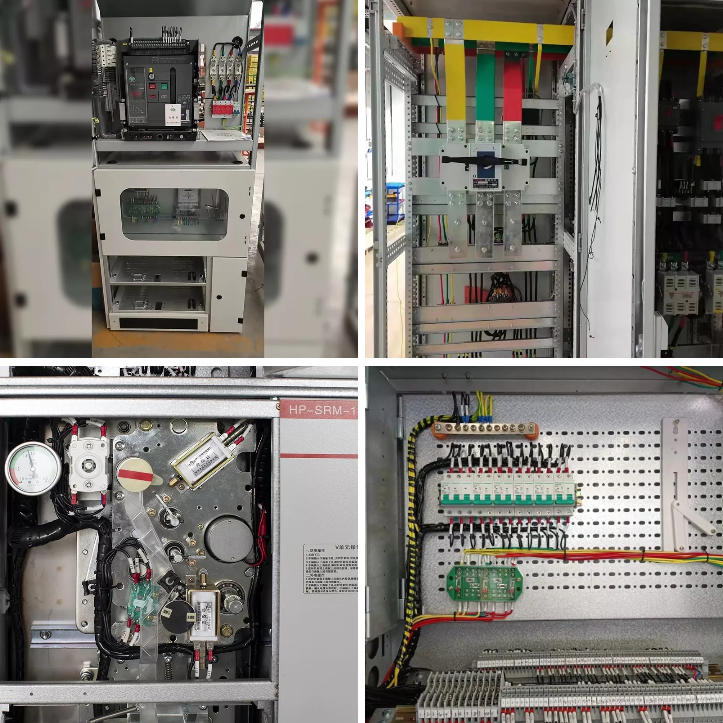

Gambar 2 — Ring Main Unit (RMU): Switchgear MV Ringkas untuk Jaringan Distribusi
RMU tersedia dalam dua varian insulasi utama:
| Teknologi | Prinsip Operasi | Keuntungan Utama | Keterbatasan |
| Vakum CB | Busur dipadamkan dalam botol interupsi vakum tinggi | Umur panjang (>10.000 operasi), tanpa bahan bakar, kompak, perawatan rendah | Terbatas pada ≤52 kV |
| SF₆ CB | Aliran gas memadamkan busur di ruang bertekanan | Kapasitas interupsi tinggi, isolasi luar biasa, kompak | GWP tinggi (~23.500), masalah lingkungan, diperlukan pemantauan gas |
| CB Ledakan Udara | Busur pemadaman udara bertekanan tinggi | Tidak ada gas berbahaya, cocok untuk penggunaan di luar ruangan | Ukuran besar, perawatan tinggi, sebagian besar sudah usang |
Tabel 6 — Perbandingan Teknologi Pemutus Arus MV
| Parameter | Rentang / Nilai Khas |
| Nilai Tegangan | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Nilai Arus Normal | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| Arus Pemutusan Hubungan Pendek | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Ketahanan Waktu Singkat | Biasanya 1 detik atau 3 detik pada arus hubung singkat pengenal |
| Penahan Impuls Petir (LIWV) | 60 kV (kelas 7,2 kV) hingga 250 kV (kelas 52 kV), sesuai IEC 62271-1 |
| Mekanisme Operasi | Motor bermuatan pegas (standar); pilihan manual atau solenoid |
| Standar yang Berlaku | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabel 7 — Spesifikasi Teknis MV Switchgear
Switchgear tegangan tinggi beroperasi pada tegangan sistem di atas 52 kV, dengan tegangan yang umum digunakan sebesar 72,5 kV, 145 kV, 245 kV, 420 kV, dan 550 kV. Peralatan ini membentuk infrastruktur peralihan dan perlindungan yang penting pada jaringan transmisi massal — tingkat energi tertinggi dalam sistem tenaga listrik, yang bertanggung jawab untuk mengangkut energi listrik dalam jumlah besar dalam jarak jauh antara pusat pembangkitan dan pusat beban regional.
Konsekuensi dari kegagalan switchgear HV sangat parah: satu pemutus sirkuit yang rusak di gardu induk transmisi 220 kV dapat memutus ratusan megawatt pembangkitan atau beban. Kerusakan peralatan akibat arus gangguan pada tingkat HV dapat menjadi bencana besar dan memakan biaya yang besar. Konteks ini menjelaskan tuntutan kinerja yang sangat tinggi dan persyaratan pengujian ketat yang harus dipenuhi oleh switchgear HV.
Dalam teknologi AIS, komponen switchgear HV — pemutus sirkuit, pemisah, sakelar pembumian, transformator instrumen — dipasang di struktur terbuka dengan udara menyediakan isolasi antara bagian aktif dan bumi. Gardu induk AIS telah menjadi standar peralihan tingkat transmisi selama beberapa dekade dan tetap umum digunakan secara global karena kesederhanaannya, biayanya lebih rendah, serta kemudahan pemeliharaan dan inspeksinya.
Gardu induk AIS memerlukan lahan yang luas untuk menjaga izin keselamatan. Gardu induk AIS 220 kV biasanya memerlukan lahan seluas 1–3 hektar, dengan jarak beberapa meter antara fase dan ke bumi.
Dalam teknologi GIS, semua komponen aktif ditempatkan dalam wadah aluminium silinder berisi gas SF₆ yang tertutup rapat. Sifat dielektrik yang unggul dari SF₆ memungkinkan jarak bebas fasa ke bumi dan fasa ke fasa dikurangi secara drastis, sehingga mengurangi jejak gardu induk menjadi 10–15% dari luas AIS yang setara.
GIS lebih disukai di lingkungan dengan ruang terbatas seperti gardu induk perkotaan, anjungan lepas pantai, lokasi dataran tinggi, dan kawasan industri yang sangat berpolusi.
Gambar 3 — Gardu Transmisi Gas-Insulated Switchgear (GIS) Tegangan Tinggi
Switchgear hibrid mengintegrasikan beberapa fungsi utama (pemutus sirkuit, pemisah, sakelar pembumian, transformator arus) dalam satu modul kompak berisi SF₆. Hal ini menawarkan pengurangan jejak antara AIS dan GIS, dengan biaya di antara keduanya. HGIS semakin banyak digunakan dalam perluasan brownfield dan penambahan kapasitas di mana GIS lengkap memerlukan biaya yang mahal.
Pemutus sirkuit tipe puffer SF₆ atau self-blast adalah teknologi HV yang dominan. Peningkatan dalam geometri kontak dan kontrol busur mengurangi energi pengoperasian, memungkinkan mekanisme penggerak pegas yang andal dibandingkan aktuator hidrolik/pneumatik yang besar. Alternatif SF₆ bertahap untuk HV (campuran CO₂/O₂, pengganggu vakum) masih dalam penelitian, dengan penerapan komersial terbatas pada tahun 2026.

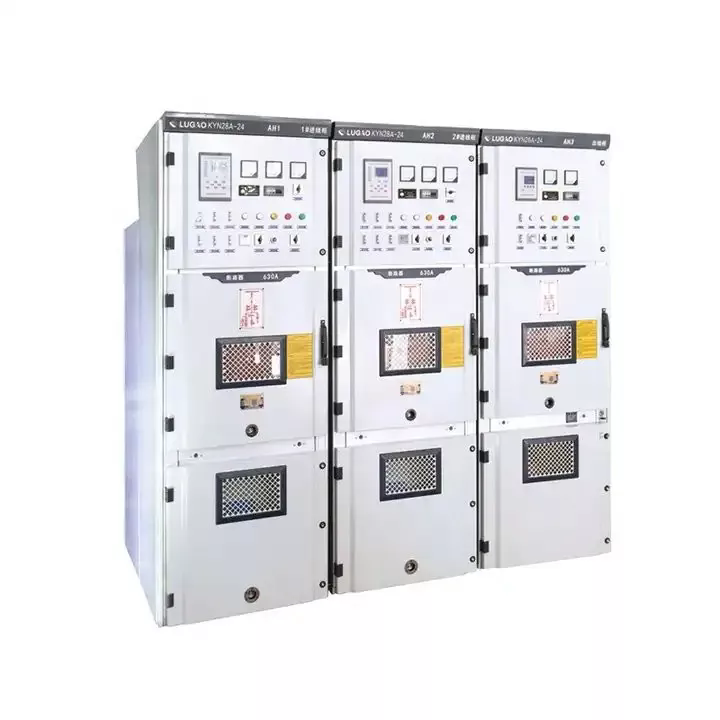

| Parameter | Spesifikasi Switchgear Lugao HV |
| Rentang Tegangan | 3.600 V – 40.500 V (sesuai dengan definisi kelas tegangan IEC 62271-1) |
| Nilai Arus Normal | Hingga 4.000 A |
| Tahan Arus Pendek | Hingga 50 kA (tahan dalam waktu singkat 1 detik) |
| Jenis Kandang | Kabinet tertutup logam berinsulasi penuh; konfigurasi dalam dan luar ruangan |
| Media Isolasi | Berinsulasi udara (AIS) / Berinsulasi padat; Konfigurasi SF₆ tersedia |
| Kepatuhan Standar | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, Seri ANSI/IEEE C37 |
| Sertifikasi | CE, ISO, CCC; Diuji tipe pihak ketiga |
Tabel 8 — Spesifikasi Teknis Switchgear Lugao Power HV
Ketika kontak pemutus sirkuit terpisah karena beban atau arus gangguan, energi listrik mempertahankan busur plasma di antara kontak. Suhu mencapai 5.000–20.000 K, membawa arus gangguan penuh hingga padam. Kemampuan pemadaman busur pemutus - kecepatan interupsi pada arus alami nol - menentukan arus gangguan maksimum yang dapat diinterupsi (kapasitas pemutusan) dan pelepasan energi.
Media interupsi, geometri kontak, dan desain mekanisme operasi menentukan kinerja pemutus dan persyaratan pemeliharaan.
| Sedang | Rentang Tegangan | Kinerja Melanggar | Dampak Lingkungan | Pemeliharaan | Kecenderungan |
| Kekosongan | LV – 52 kV | Bagus sekali | Tidak ada | Sangat rendah | Pertumbuhan |
| SF₆ Gas | MV – HV | Bagus sekali | GWP 23.500 ⚠ | Rendah (tersegel) | Diatur ↓ |
| Udara (ACB) | LV | Bagus | Tidak ada | Sedang | Stabil |
| Minyak (Jumlah) | MV (warisan) | Bagus | Risiko kebakaran | Tinggi | Warisan ↓ |
| Campuran CO₂ | MV–HV (perkembangan) | Muncul | GWP ~1 | TBD | Fase Penelitian dan Pengembangan |
Tabel 9 — Perbandingan Media Arc-Quenching di Seluruh Kategori Switchgear
Peraturan F-Gas UE (EU 2024/573) menghapuskan SF₆ secara bertahap untuk instalasi MV baru mulai tahun 2030. Wilayah lain juga menerapkan aturan serupa. Tanggapan industri meliputi:
⚠ CATATAN PENGADAAN
Untuk proyek dengan masa pakai 20–30 tahun, menentukan teknologi bebas SF₆ akan menghindari biaya penggantian dini. Switchgear MV vakum dan insulasi padat Lugao Power memberikan alternatif yang sesuai dan tahan masa depan. Libatkan teknik Lugao untuk solusi optimal bebas SF₆.
| Parameter | Definisi & Pentingnya |
| Tegangan Terukur (Ur) | Tegangan sistem tertinggi yang dapat dioperasikan switchgear secara terus menerus. Harus melebihi volume operasi maksimumtage pada pemasangan. |
| Nilai Arus Pemutusan Hubungan Pendek (Isc) | Arus gangguan maksimum yang dapat diinterupsi oleh pemutus dengan andal. Harus melebihi arus gangguan sistem prospektif. |
| Nilai Ketahanan Waktu Singkat (Icw) | Switchgear arus maksimum dapat mengalir selama waktu tertentu (1 detik atau 3 detik) tanpa kerusakan struktural. |
| Nilai Arus Normal (Ir) | Arus beban kontinu maksimum dalam batas termal, dengan margin untuk pertumbuhan beban. |
| Tingkat Isolasi (LIWV / SIWV) | Penahan Impuls Petir dan Tegangan Penahan Impuls Peralihan. Harus berkoordinasi dengan perlindungan lonjakan arus. |
| Klasifikasi Busur Internal (IAC) | Kategori IEC 62271-200 (A, B, AB) menentukan penahanan gangguan busur internal yang aman. |
| Hilangnya Kontinuitas Layanan (LSC) | Kategori IEC 62271-200 LSC1/LSC2/LSC2B menentukan apakah ruang yang berdekatan tetap diberi energi selama pemeliharaan. |
Tabel 10 — Parameter Teknis Switchgear Kritis
| Standar | Tubuh | Cakupan |
| IEC 62271-1 | IEC | Spesifikasi umum untuk switchgear dan controlgear HV — semua kelas tegangan. |
| IEC 62271-100 | IEC | Pemutus sirkuit AC — standar MV/HV CB primer. |
| IEC 62271-200 | IEC | Switchgear tertutup logam AC untuk rakitan 1 kV–52 kV — MV. |
| IEC 62271-203 | IEC | Switchgear tertutup logam (GIS) berinsulasi gas untuk >52 kV — GIS transmisi. |
| IEC 61439-1 / -2 | IEC | Rakitan switchgear LV — verifikasi desain dan pengujian rutin. |
| Seri ANSI/IEEE C37 | IEEE | Meliputi pemutus sirkuit AC HV (C37.04/06/09), switchgear MV (C37.20), pengujian. |
| GB/T 3906 | KANTUNG | Standar Tiongkok untuk switchgear tertutup logam 3,6–40,5 kV. Setara dengan IEC 62271-200. |
| Seri IEC 60947 | IEC | Switchgear dan controlgear LV — standar perangkat untuk pemutus, pemisah, kontaktor. |
Tabel 11 — Standar Internasional Utama untuk Switchgear
| Melangkah | Aktivitas | Pertanyaan Kunci & Hasil Kerja |
| 1 | Analisis Sistem | Melakukan/meninjau analisis hubung singkat. Tentukan arus gangguan prospektif maksimum di setiap lokasi. |
| 2 | Definisi Beban & Tegangan | Tentukan arus normal terukur, tegangan sistem, pengaturan tegangan, persyaratan OLTC jika berlaku. |
| 3 | Seleksi Teknologi | Pilih kelas tegangan (LV/MV/HV), media interupsi (vakum/SF₆/udara), jenis penutup (AIS/GIS/tertutup logam), konfigurasi dalam/luar ruangan. |
| 4 | Definisi Standar | Identifikasi standar yang berlaku, tentukan sertifikasi yang diperlukan (IEC, ANSI, CE, CCC, DNV, dll.) di RFQ. |
| 5 | Koordinasi Perlindungan | Tentukan fungsi relai, koordinasi arus waktu, protokol komunikasi (IEC 61850, Modbus, DNP3), persyaratan IAC/LSC. |
| 6 | Kondisi Situs | Tentukan suhu, ketinggian, kelembaban, polusi, zona seismik, instalasi dalam/luar ruangan. Tentukan spesifikasi penurunan daya & enklosur. |
| 7 | RFQ & Evaluasi | Mengeluarkan spesifikasi teknis. Evaluasi tawaran: kepatuhan, pengujian tipe, pengiriman, dukungan, TCO. |
Tabel 12 — Spesifikasi & Proses Pengadaan Switchgear Tujuh Langkah
| Pilih Switchgear MV Vakum/Insulasi Padat saat… | Pilih SF₆ GIS ketika… |
| SF₆ dilarang atau diatur; tahan masa depan, risiko lingkungan rendah; MV ≤ 40,5 kV; perawatan yang rendah; preferensi dalam ruangan | Area lokasi sangat terbatas; tegangan >40,5 kV; lingkungan luar yang sangat tercemar; interval perawatan yang diperpanjang; kinerja yang tertutup rapat |
Tabel 13 — Panduan Pemilihan Teknologi: Vacuum/SI vs SF₆ GIS
💡 WAWASAN UTAMA
Analisis TCO: Selama masa pakai 20 tahun, total biaya pemeliharaan dan akhir masa pakai switchgear SF₆ MV melebihi alternatif berinsulasi vakum/padat sebesar 15–25% (termasuk pemulihan SF₆). Sangat disarankan untuk mengukur hal ini sebelum membuat komitmen.
Lugao Power Co., Ltd.adalah produsen spesialis switchgear listrik, trafo daya, dan gardu trafo tipe kotak yang berbasis di Tiongkok. Dengan fokus khusus pada peralatan distribusi listrik, Lugao telah mengembangkan keahlian teknik mendalam di seluruh rentang tegangan — mulai dari switchgear distribusi tegangan rendah hingga kabinet tertutup logam bertegangan tinggi — melayani utilitas, kontraktor EPC, operator industri, dan pengembang proyek energi terbarukan di pasar global.
Pasokan langsung dari pabrik dikombinasikan dengan kemampuan OEM yang kuat, kepatuhan multi-standar, dan tim dukungan teknis yang sangat responsif menjadikan Lugao mitra pasokan pilihan untuk proyek internasional yang memerlukan kualitas, kepatuhan, dan harga yang kompetitif.

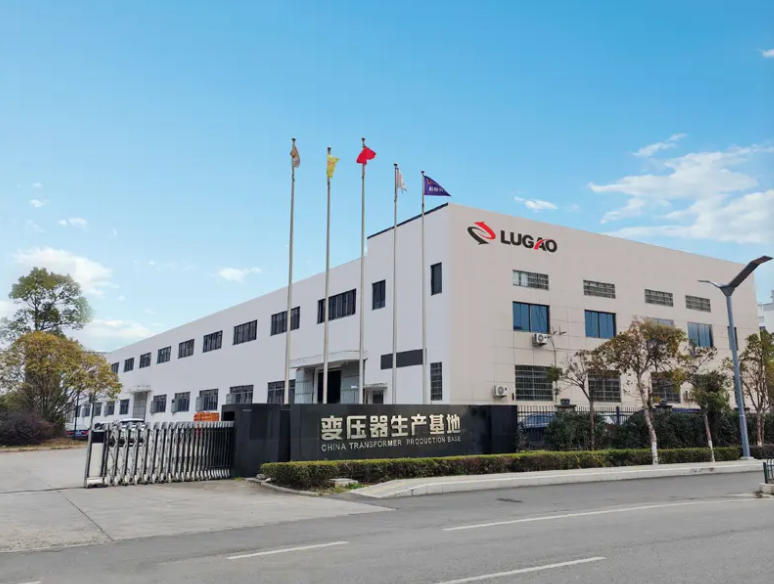

Gambar 4 - Fasilitas Manufaktur Lugao Power Co., Ltd
| Produk | Rentang Tegangan / Arus | Standar | Sertifikasi |
| Papan Distribusi Utama LV (MDB) | Hingga 1.000 V / hingga 6.300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Pusat Kontrol Motor LV (MCC) | Hingga 1.000 V / hingga 4.000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Switchgear Tertutup Logam MV | 3,6 kV – 40,5 kV / hingga 4.000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Diuji Tipe |
| Unit Utama Cincin (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Diuji Tipe |
| Kabinet Tertutup Logam Terisolasi Sepenuhnya | 12 kV – 40,5 kV / hingga 4.000 A | IEC 62271-200 | CE, ISO, Tipe-Diuji |
| Saklar HV | 3.600 V – 40.500 V / hingga 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Diuji Tipe |
| Switchgear Kustom / OEM | Sesuai spesifikasi pelanggan | IEC / ANSI / GB / BS (per proyek) | Sesuai kebutuhan proyek |
Tabel 14 — Portofolio Produk Switchgear Daya Lugao
Operasi manufaktur dan teknik Lugao Power disertifikasi ISO 9001, dengan Sistem Manajemen Mutu (QMS) yang mencakup semua fase realisasi produk — mulai dari inspeksi material yang masuk hingga kontrol proses manufaktur, pengujian produk jadi, dan dukungan pasca pengiriman. SMM mencakup prosedur terkendali untuk tinjauan desain, kualifikasi pemasok, manajemen peralatan pengujian yang dikalibrasi, pemrosesan ketidaksesuaian, dan tindakan perbaikan.
Pengujian jenis — dilakukan pada unit prototipe di laboratorium pengujian tegangan tinggi pihak ketiga yang terakreditasi — memverifikasi bahwa desain memenuhi semua persyaratan kinerja yang ditentukan. Lini produk standar Lugao telah diuji tipenya sesuai dengan standar IEC dan GB yang berlaku. Laporan pengujian jenis dari laboratorium yang diakui (termasuk KEMA, TÜV Rheinland, SGS, CPRI, dan CEPRI) tersedia untuk ditinjau sebagai bagian dari paket dokumentasi prakualifikasi.
Uji tipe untuk switchgear MV (IEC 62271-200) meliputi:
| Tes Rutin | Standar/Kriteria Penerimaan |
| Penahan Frekuensi Daya | Tegangan yang diterapkan pada tingkat isolasi terukur selama 1 menit — tidak ada flashover atau pelepasan yang mengganggu |
| Resistensi Isolasi | Uji megger pada 2,5 kV atau 5 kV DC; hasilnya dibandingkan dengan garis dasar dan ambang batas penerimaan minimum |
| Uji Operasi Mekanis | Mekanisme pengoperasian pemutus sirkuit dan pemisah berputar; waktu operasi dan perjalanan diukur |
| Verifikasi Saling Bertautan | Semua interlock pengaman (mekanis dan elektrik) diverifikasi untuk mencegah urutan peralihan yang salah |
| Uji Fungsi Relai Proteksi | Semua fungsi perlindungan yang dikonfigurasi diuji terhadap pengaturan relai; waktu perjalanan diverifikasi sesuai spesifikasi |
| Pemeriksaan Pengkabelan & Sirkuit Kontrol | Semua kontinuitas kontrol dan perkabelan sekunder, polaritas, dan insulasi diverifikasi berdasarkan gambar yang disetujui |
| Inspeksi Visual & Dimensi | Semua komponen, pelabelan, penandaan busbar, dan sambungan diverifikasi berdasarkan gambar produksi yang disetujui |
Tabel 15 — Program Uji Rutin Daya Lugao untuk Switchgear
KOMITMEN KUALITAS
Setiap pengiriman switchgear Lugao Power disertai dengan paket dokumentasi teknis lengkap: laporan pengujian rutin dengan semua nilai terukur dan kriteria penerimaan, referensi sertifikat pengujian jenis, sertifikat material, catatan kalibrasi untuk peralatan pengujian, catatan inspeksi dimensi, dan gambar rakitan. Inspeksi pihak ketiga dan FAT yang disaksikan dapat diatur berdasarkan permintaan.
