Apa Itu Switchgear Tertutup Logam AC yang Dapat Dilepas dan Mengapa Penting untuk Sistem Distribusi Daya Modern

ASwitchgear Tertutup Logam AC yang Dapat Dilepasmemainkan peran penting dalam sistem tenaga listrik modern dengan menyediakan pengendalian dan distribusi energi listrik yang aman, andal, dan efisien. Banyak digunakan di gardu induk, pembangkit listrik, fasilitas industri, dan proyek infrastruktur, peralatan ini mengintegrasikan fungsi perlindungan, pemantauan, dan kontrol ke dalam satu unit kompak.

Panduan komprehensif ini mengeksplorasi struktur, prinsip kerja, keunggulan, spesifikasi teknis, dan aplikasi dunia nyata dari switchgear tertutup logam AC lapis baja yang dapat dilepas. Ini juga menjelaskan betapa canggihnya desain dari pabrikan sepertiKekuatan Lugaomeningkatkan keselamatan listrik, keandalan operasional, dan efisiensi pemeliharaan untuk jaringan listrik tegangan menengah dan tinggi.

Daftar isi

• 1. Apa itu Switchgear Tertutup Logam AC yang Dapat Dilepas dan Lapis Baja?
• 2. Bagaimana Cara Kerja Switchgear Tertutup Logam AC yang Dapat Dilepas dan Lapis Baja?
• 3. Komponen Struktural Utama Switchgear
• 4. Spesifikasi Teknis dan Parameter Kinerja
• 5. Keuntungan dari Switchgear Lapis Baja yang Dapat Dilepas
• 6. Aplikasi Umum di Seluruh Industri
• 7. Kondisi Instalasi dan Pengoperasian
• 8. Bagaimana Lugao Power Meningkatkan Keandalan Switchgear
• 9. Praktik Terbaik Pemeliharaan dan Keselamatan
• 10. Pertanyaan yang Sering Diajukan

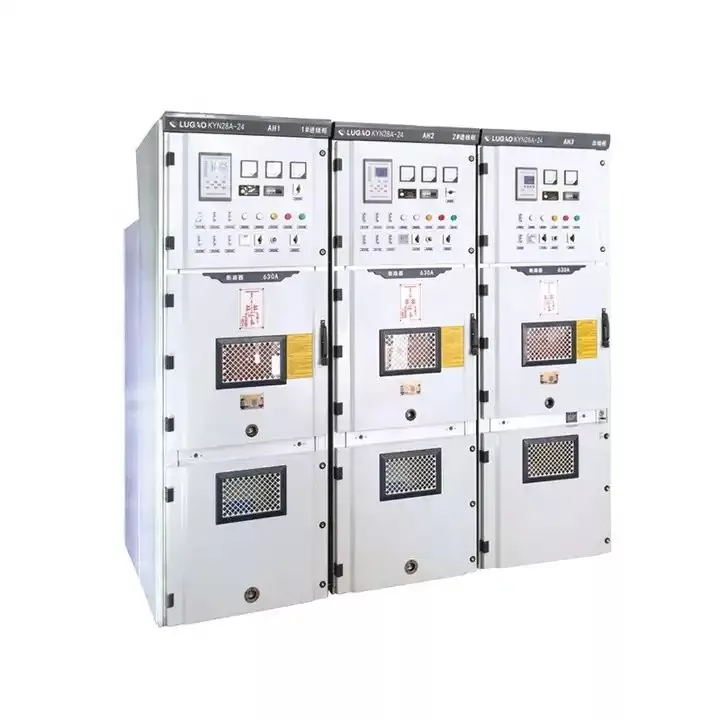

1. Apa itu Switchgear Tertutup Logam AC yang Dapat Dilepas dan Lapis Baja?

Switchgear Tertutup Logam AC yang Dapat Dilepas Lapis Baja adalah jenis peralatan distribusi listrik tegangan tinggi dalam ruangan yang dirancang untuk sistem tenaga AC tiga fase. Biasanya digunakan untuk menerima, mendistribusikan, dan mengontrol daya listrik sambil memberikan perlindungan sirkuit dan kemampuan pemantauan. :contentReference[oaicite:0]{index=0}

Desain switchgear ini memiliki penutup berlapis logam dengan komponen yang dapat dilepas, yang biasa disebut sebagai sistem “dapat ditarik” atau “kereta tangan”. Pemutus sirkuit yang dapat dilepas memudahkan perawatan, penggantian, dan inspeksi tanpa mematikan seluruh instalasi listrik.

Kebanyakan switchgear lapis baja yang dapat dilepas beroperasi pada rentang tegangan menengah3.6kV dan 40.5kV, sehingga cocok untuk pembangkit listrik, gardu induk, perusahaan industri, dan bangunan komersial besar. :contentReference[oaicite:1]{index=1}

2. Bagaimana Cara Kerja Switchgear Tertutup Logam AC yang Dapat Dilepas dan Lapis Baja?

Switchgear berfungsi sebagai sistem kontrol listrik terpusat. Ini menghubungkan sumber daya masuk ke sirkuit distribusi keluar dan memastikan pengoperasian yang aman melalui perangkat pelindung seperti pemutus sirkuit vakum dan mekanisme interlocking.

Proses Kerja Dasar

1. Tenaga listrik masuk ke switchgear dari trafo atau generator.
2. Busbar internal mendistribusikan energi ke beberapa sirkuit.
3. Pemutus sirkuit vakum mengontrol pembukaan dan penutupan sirkuit.
4. Relai proteksi mendeteksi kondisi abnormal seperti beban berlebih atau korsleting.
5. Sistem mengisolasi bagian yang rusak untuk mencegah kerusakan yang meluas.

Sistem modern mengintegrasikan perangkat pemantauan yang memungkinkan pengoperasian jarak jauh dan manajemen daya cerdas, meningkatkan efisiensi sistem dan keselamatan operasional.

3. Komponen Struktural Utama Switchgear

Switchgear tertutup logam AC lapis baja yang dapat dilepas terdiri dari beberapa kompartemen independen yang dipisahkan oleh partisi logam yang diarde. Desain ini mencegah penyebaran kesalahan dan meningkatkan keselamatan operasional. :contentReference[oaicite:2]{index=2}

Kompartemen Utama

• Ruang Pemutus Arus– menampung pemutus sirkuit vakum yang dapat dilepas
• Ruang Busbar– berisi busbar listrik utama
• Ruang Kabel– digunakan untuk sambungan kabel masuk dan keluar
• Ruang Relai dan Instrumen– berisi relai proteksi dan perangkat pemantauan

Komponen Utama

• Pemutus sirkuit vakum
• Saklar pembumian
• Sistem relai proteksi
• Busbar dan sistem insulasi
• Perangkat yang saling mengunci secara mekanis

4. Spesifikasi Teknis dan Parameter Kinerja

Karakteristik kinerja switchgear tertutup logam AC lapis baja yang dapat dilepas bervariasi tergantung pada kebutuhan sistem dan tingkat voltase.

Parameter ini memastikan switchgear dapat beroperasi dengan aman di bawah beban listrik tinggi dengan tetap menjaga integritas isolasi dan stabilitas sistem.

5. Keuntungan dari Switchgear Lapis Baja yang Dapat Dilepas

1. Peningkatan Keamanan Operasional

Kompartemen berlapis logam mengisolasi kesalahan dan mencegah busur listrik menyebar antar bagian.

2. Perawatan yang Mudah

Troli pemutus sirkuit yang dapat dilepas memungkinkan teknisi melakukan perawatan tanpa membongkar seluruh kabinet.

3. Keandalan Tinggi

Pemutus sirkuit vakum memberikan interupsi busur listrik yang andal dan umur operasional yang panjang.

4. Instalasi Kompak

Desain switchgear modular modern mengurangi penggunaan ruang distribusi listrik.

5. Pemantauan Cerdas

Relai dan sensor perlindungan digital memungkinkan pemantauan dan otomatisasi jarak jauh.

6. Aplikasi Umum di Seluruh Industri

Switchgear tertutup logam AC lapis baja yang dapat dilepas banyak digunakan di banyak sektor yang membutuhkan sistem distribusi listrik yang stabil.

Area Aplikasi Utama

• Pembangkit listrik
• Gardu trafo
• Pertambangan dan industri berat
• Fasilitas manufaktur
• Infrastruktur kereta api dan transportasi
• Kompleks komersial besar
• Gedung-gedung bertingkat

Kemampuannya dalam mengelola jaringan distribusi tegangan menengah menjadikannya komponen penting dalam infrastruktur kelistrikan modern.

7. Kondisi Instalasi dan Pengoperasian

Untuk pengoperasian yang aman dan andal, switchgear lapis baja yang dapat dilepas harus dipasang dalam kondisi lingkungan tertentu.

Persyaratan Khas

• Suhu sekitar: −10°C hingga +40°C
• Ketinggian: di bawah 1000 meter
• Kelembapan relatif: rata-rata harian ≤95%.
• Tidak ada gas yang mudah meledak atau korosif
• Lingkungan dengan getaran rendah

Kondisi lingkungan ini memastikan kinerja insulasi yang tepat dan mencegah kerusakan peralatan seiring berjalannya waktu.

8. Bagaimana Lugao Power Meningkatkan Keandalan Switchgear

Teknologi switchgear modern terus berkembang melalui inovasi dalam desain, material, dan otomatisasi. Produsen sepertiKekuatan Lugaomengembangkan solusi switchgear tertutup logam AC berlapis baja canggih yang dapat dilepas yang meningkatkan keselamatan dan efisiensi operasional.

Keunggulan Desain Utama

• Struktur kabinet terintegrasi untuk menghemat ruang
• Teknologi pemutus sirkuit vakum canggih
• Sistem perlindungan berbasis mikroprosesor
• Pemantauan jarak jauh dan diagnostik cerdas
• Desain modular untuk perawatan cepat

Inovasi-inovasi ini membantu mengurangi waktu henti, meningkatkan keandalan energi, dan mendukung infrastruktur jaringan pintar modern. :contentReference[oaicite:3]{index=3}

9. Praktik Terbaik Pemeliharaan dan Keselamatan

Perawatan yang tepat sangat penting untuk memastikan kinerja dan keselamatan switchgear jangka panjang.

Prosedur Perawatan yang Direkomendasikan

• Pemeriksaan rutin pemutus sirkuit
• Verifikasi sistem interlocking mekanis
• Pembersihan permukaan insulasi
• Menguji relay dan sensor proteksi
• Memeriksa sambungan kabel dan grounding

Pemeliharaan preventif terjadwal dapat secara signifikan mengurangi risiko gangguan listrik dan memperpanjang umur peralatan.

10. Pertanyaan yang Sering Diajukan

1. Apa perbedaan antara switchgear berlapis logam dan switchgear tertutup logam?

Switchgear berlapis logam mencakup partisi logam yang dibumikan yang memisahkan komponen internal, sehingga menawarkan tingkat keamanan yang lebih tinggi dibandingkan dengan desain dasar yang dilapisi logam.

2. Mengapa pemutus arus yang dapat dilepas itu penting?

Pemutus sirkuit yang dapat dilepas atau ditarik memungkinkan pemeliharaan atau penggantian tanpa mematikan seluruh sistem.

3. Level tegangan apa yang biasa digunakan?

Level tegangan umum berkisar antara 3,6kV hingga 40,5kV tergantung pada aplikasi sistem.

4. Apakah switchgear lapis baja cocok untuk fasilitas industri?

Ya. Pabrik industri mengandalkan switchgear lapis baja untuk mengelola jaringan distribusi listrik berkapasitas tinggi dengan aman.

5. Berapa lama biasanya switchgear bertahan?

Dengan perawatan yang tepat, sistem switchgear berkualitas tinggi dapat beroperasi dengan andal selama lebih dari 20 tahun.

Kesimpulan

Switchgear tertutup logam AC lapis baja yang dapat dilepas merupakan komponen penting dari infrastruktur distribusi daya modern. Kombinasi desain keselamatan berlapis logam, teknologi pemutus sirkuit yang dapat dilepas, dan kemampuan pemantauan cerdas menjadikannya ideal untuk sistem kelistrikan tegangan menengah di lingkungan industri, komersial, dan utilitas.

Produsen tingkat lanjut sepertiKekuatan Lugaoterus meningkatkan kinerja switchgear melalui rekayasa modular, peningkatan sistem proteksi, dan teknologi pemantauan digital. Inovasi-inovasi ini memungkinkan jaringan listrik menjadi lebih aman, mengurangi biaya pemeliharaan, dan efisiensi operasional yang lebih tinggi.

Jika Anda mencari peralatan distribusi daya yang andal atau solusi switchgear khusus untuk proyek Anda, tim profesional di Lugao Power siap membantu.Hubungi kamihari ini untuk mempelajari lebih lanjut tentang peralatan listrik canggih kami dan bagaimana kami dapat mendukung kebutuhan sistem tenaga Anda.
