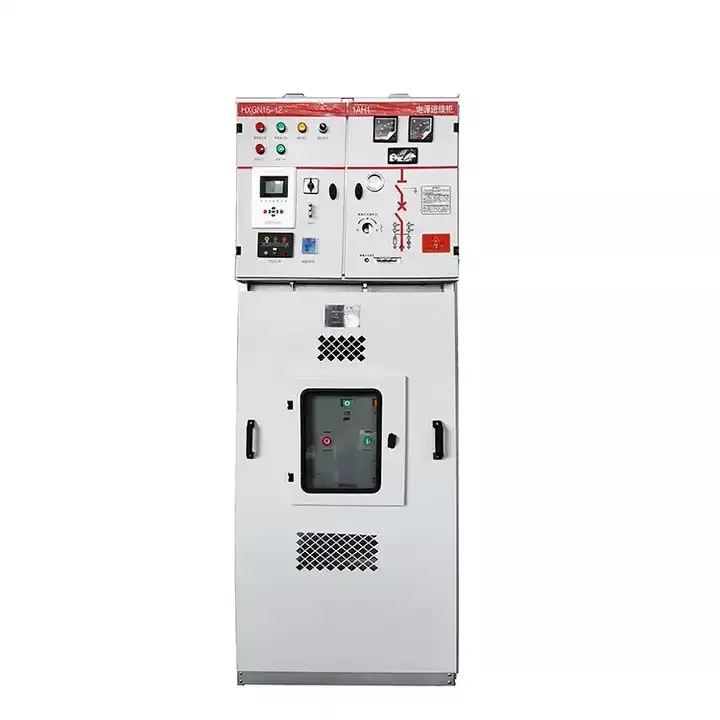

Switchgear Unit Utama Cincin Tegangan Tinggi 12KV Sf6

Sebagai produsen dan pemasok di China, kami menawarkan Switchgear Unit Utama Cincin Tegangan Tinggi 12KV Sf6 yang disesuaikan dengan kualitas tinggi tetapi dengan harga murah untuk grosir. ItuRMU Tegangan Tinggidilengkapi kabinet tertutup logam dengan tingkat perlindungan yang sangat tinggi, yang secara efektif mencegah kelembapan eksternal masuk ke dalam kabinet dan dengan demikian memperpanjang masa pakai komponen. Struktur keseluruhannya sudah diperbaiki, sehingga memudahkan operator untuk menggunakannya sekaligus meminimalkan kebutuhan akan perawatan yang sering. Kabinet terdiri dari beberapa bagian, termasuk kompartemen busbar dan kompartemen tertutup untuk busbar utama, kompartemen instrumen untuk memasang relai, dan terakhir kompartemen kabel yang bertanggung jawab untuk menghubungkan kabel masuk dan keluar. Kompartemen tertutup dilengkapi dengan sakelar untuk pengoperasian seperti koneksi dan isolasi, sehingga mudah digunakan oleh operator.

Switchgear Unit Utama Cincin Tegangan Tinggi 12KV Sf6 menggunakan sulfur heksafluorida untuk insulasi, menampilkan struktur yang relatif sederhana dan efektivitas biaya tinggi. Komponen di dalam kabinet dapat dipilih sesuai dengan kebutuhan aktual, dan kabinet dapat digabungkan untuk membentuk sistem jaringan cincin multi sirkuit. Volume keseluruhannya relatif kompak, sehingga cocok untuk kawasan industri, kompleks komersial, dan kawasan lainnya.

Parameter

Lingkungan Operasi

1. Kisaran suhu pengoperasian normal adalah -40°C hingga +55°C. Jika suhu melebihi kisaran ini, penyesuaian harus didiskusikan dengan LUGAO.

2. Kelembaban relatif normal harus kurang dari 95%.

3. Ketinggian operasi standar kurang dari 4.000 meter.

4. Selama pemasangan, kabinet tidak boleh dimiringkan; itu harus ditempatkan tegak dan alasnya rata.

5. Switchgear tidak boleh terendam air dalam waktu lama.

6. Jauhkan dari area dengan korosi gas kimia atau bahaya ledakan.

Fitur

Penutup unit, pintu akses, dan ruang atas menjalani lapisan semprotan presisi, memastikan lapisan pelindung seragam dan tahan lama yang melindungi terhadap korosi lingkungan dan keausan mekanis. Semua kabinet dilengkapi busbar grounding utama yang dirancang untuk memungkinkan grounding aman di dekat kerangka struktural kabinet. Komponen logam—termasuk sakelar grounding dan mekanisme interlocking—diikat dengan cermat ke busbar grounding, sementara sambungan jalinan tembaga digunakan pada sambungan yang dikencangkan dengan sekrup untuk memastikan kontinuitas listrik dan pembuangan arus gangguan.

Untuk memitigasi tekanan berlebih internal dan risiko terkait busur api, panel pelepas tekanan diintegrasikan secara strategis ke dalam struktur belakang kabinet, yang dirancang untuk mengatur pelepasan gas dengan aman dalam skenario kesalahan yang jarang terjadi. Kompartemen busbar atas diamankan dengan sekrup anti rusak, sehingga memudahkan akses eksternal untuk sambungan busbar selama pemasangan atau pemeliharaan. Ruang perangkat tambahan atas menawarkan opsi konfigurasi serbaguna, mengakomodasi blok terminal, modul kontrol, dan komponen lainnya. Dengan meninggikan sub-kompartemen ini, desain ini mengoptimalkan ruang untuk sistem proteksi relai, sehingga meningkatkan efisiensi operasional.

Khususnya, sakelar pemutus beban dan sakelar pembumian memiliki mekanisme interlocking modular, sedangkan sakelar grounding dan pintu akses menggunakan sistem interlock positif. Melalui urutan operasional yang ditentukan—menutup pintu, mengaktifkan sakelar grounding, dan mengaktifkan sakelar pemutus beban—fungsi interlock otomatis dapat dicapai. Logika sekuensial ini meminimalkan kesalahan operasional, mencegah akses tidak sah selama pengoperasian langsung, dan memperkuat protokol keselamatan sistem secara keseluruhan, memastikan kepatuhan terhadap standar keselamatan industri yang ketat.
