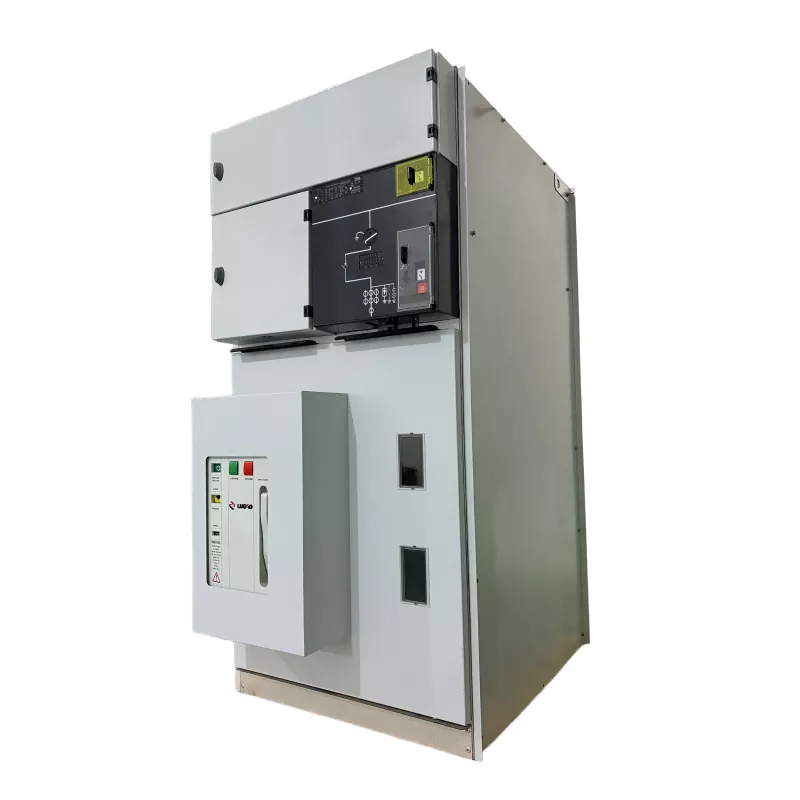

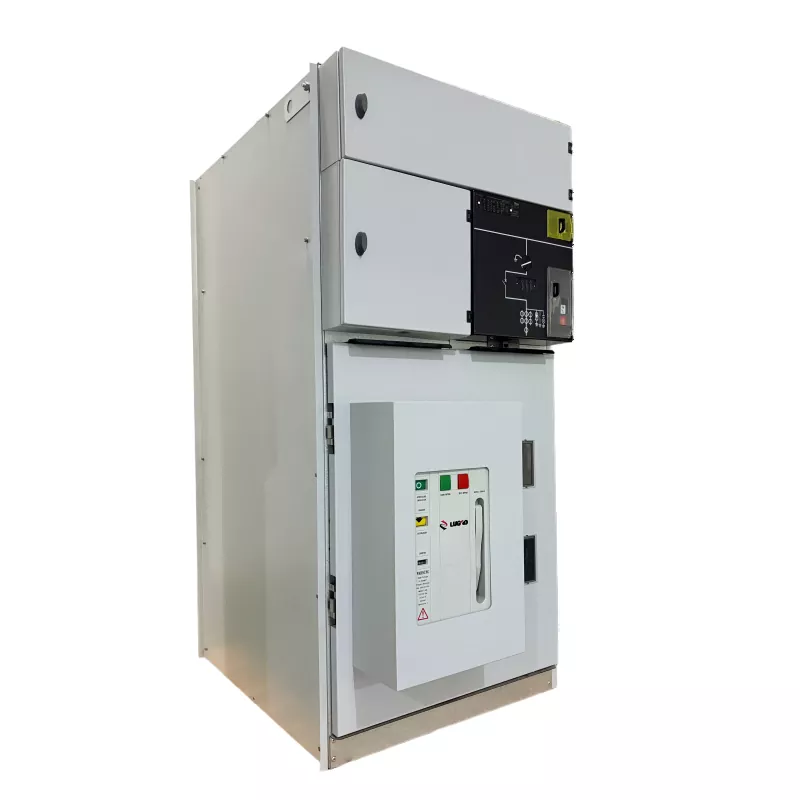

Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan dengan VCB

Sebagai produsen profesional, kami ingin memberi Anda Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan berkualitas tinggi dengan VCB. Ini adalah perangkat distribusi tegangan menengah ringkas yang dirancang untuk kontrol, perlindungan, dan peralihan daya yang andal dalam jaringan listrik modern. Ini mengintegrasikan teknologi pemutus sirkuit vakum (VCB) dengan struktur switchgear berinsulasi gas, memberikan pengoperasian yang aman dan efisien di lingkungan dalam ruangan.

Jenis iniunit utama cincin (RMU)banyak digunakan dalam sistem distribusi tenaga tegangan menengah untuk menghubungkan, melindungi, dan mengisolasi rangkaian listrik. Dengan insulasi gas tersegel dan teknologi interupsi vakum, Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan dengan VCB menawarkan kinerja pemadaman busur api yang sangat baik, kemampuan insulasi yang kuat, dan persyaratan perawatan yang minimal.

Parameter teknis utama

TIDAK.	Barang		Satuan	Parameter
1	Nilai Tegangan		persegi panjang	12	24	36	40.5
2	Nilai Saat Ini		A	630/1250
3	Frekuensi yang Dinilai		Hz	50/60
4	Tegangan Penahan Frekuensi Daya 1 Menit	Nilai Total	persegi panjang	42	55	80	95
		Titik Istirahat		48	65	95	110
5	Impuls Petir Menahan Tegangan	Nilai Total	persegi panjang	75	125/150	170	95
		Titik Istirahat		85	150/160	185	215
6	Dinilai Tahan Saat Ini dalam Waktu Singkat	Sirkuit Utama	ka	25/2dtk
		Sirkuit Pembumian		25/2dtk
7	Nilai Puncak Menahan Arus		ka	63			50
8	Nilai Transfer Saat Ini		A	1300~1700
9	Nilai Arus Pemutusan Penutupan Beban		A	630
10	Arus Putus Pengisian Kabel Terukur		A	50/10
11	Arus Putus Transformator yang Dibongkar		A	20
12	Kabel Pengisian Arus Pemutusan Gangguan Tanah		A	100			80
13	Nilai Arus Pemutusan Hubungan Pendek		ka	20
14	Nilai Arus Penutupan Sirkuit Pendek		ka	63			50
15	Kelas Perlindungan			IP3X
16	Hidup Saklar Beban		Waktu	5000
17	Kehidupan Sakelar Pembumian		Waktu	5000

Spesifikasi Teknis

Parameter Listrik Utama

• Nilai Tegangan: 12kV / 24kV / 36kV
• Frekuensi Terukur: 50Hz / 60Hz
• Nilai Saat Ini: 630A – 1250A
• Arus Pemutusan Sirkuit Pendek: Hingga 25kA
• Frekuensi Daya Menahan Tegangan: ≥ 42kV
• Tegangan Penahan Impuls Petir: ≥ 75kV

Fitur Struktural

• Desain switchgear kompak berinsulasi gas
• Pemutus sirkuit vakum terintegrasi (VCB)
• Struktur tangki tertutup sepenuhnya untuk keandalan tinggi
• Konfigurasi modular untuk distribusi daya yang fleksibel
• Cocok untuk pemasangan di dalam ruangan

Aplikasi

ItuPanel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan dengan VCBditerapkan secara luas pada jaringan distribusi tegangan menengah yang memerlukan peralihan dan perlindungan yang andal.

• Jaringan distribusi listrik perkotaan
• Sistem catu daya industri
• Bangunan komersial dan komunitas perumahan
• Infrastruktur kereta api dan transportasi
• Industri pertambangan dan metalurgi
• Proyek transmisi dan distribusi tenaga listrik
• Koneksi jaringan energi terbarukan

Fitur Utama

• Desain Pemutus Sirkuit Vakum Tertutup– ItuPanel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan dengan VCBmenggunakan pemutus sirkuit vakum tertutup rapat yang dipasang di kamar gas baja tahan karat. Desain ini menghilangkan busur listrik di sirkuit utama dan memastikan masa pakai listrik yang lama dengan keandalan isolasi yang tinggi.
• Struktur Tersegel Sepenuhnya & Bebas Perawatan– Semua komponen tegangan tinggi seperti busbar, sakelar pemutus, VCB, dan trafo arus dimasukkan ke dalam tangki bensin tertutup, melindunginya dari debu, kelembapan, dan kontaminasi eksternal.
• Struktur Kompak– Desain terintegrasi secara signifikan mengurangi ruang pemasangan, sehingga ideal untuk gardu induk dalam ruangan, gardu induk prefabrikasi, dan proyek dengan ruang ruang listrik terbatas.
• Keamanan Operasional Tinggi– Dilengkapi dengan sistem interlock mekanis lima bukti dan saluran pelepas tekanan terarah untuk mencegah kesalahan pengoperasian dan memastikan pengoperasian sistem yang aman.
• Kompatibilitas Distribusi Cerdas– Antarmuka khusus untuk pengoperasian dan otomatisasi listrik memungkinkan integrasi yang mudah ke dalam jaringan distribusi daya cerdas modern, didukung oleh kontrol kualitas Lugao yang ketat dan standar manufaktur yang andal.

Mengapa Memilih Lugao

• Produsen Profesional – Kekuatan Lugaomengkhususkan diri dalam peralatan transmisi dan distribusi daya tegangan tinggi dan tegangan menengah.
• Teknologi Produksi Maju– Proses manufaktur yang presisi dan sistem pengujian yang komprehensif memastikan keandalan produk.
• Kontrol Kualitas yang Ketat– Panel Switchgear Unit Utama Cincin Berisolasi Gas Dalam Ruangan dengan VCB mematuhi standar internasional, termasukSertifikasi ISO9001, SGS, CCC dan CE.
• Pengalaman Industri– Keahlian bertahun-tahun dalam Trafo Tipe Kering, Trafo Terendam Minyak, dan peralatan distribusi listrik.
• Aplikasi Global– Solusi Lugao banyak digunakan dalam proyek jaringan listrik, industri, transportasi, dan infrastruktur di seluruh dunia.
• Dukungan Teknis– Tim layanan profesional memberikan panduan teknis dan dukungan jangka panjang untuk pelanggan global.

Pertanyaan Umum

1. Apa fungsi utama Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan dengan VCB?

ItuPanel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan dengan VCBdirancang untuk sistem distribusi tenaga tegangan menengah. Ini memberikan peralihan, perlindungan, dan isolasi sirkuit listrik yang andal, memastikan pasokan listrik yang stabil dan pengoperasian yang aman di jaringan perkotaan, fasilitas industri, dan gardu induk.

2. Apa keuntungan menggunakan pemutus sirkuit vakum (VCB) di RMU?

Pemutus sirkuit vakum menawarkan kemampuan pemadaman busur listrik yang sangat baik, masa pakai listrik yang lama, dan persyaratan perawatan yang minimal. Ketika diintegrasikan ke dalam struktur RMU berinsulasi gas, hal ini meningkatkan keandalan peralihan, keselamatan operasional, dan daya tahan peralatan secara keseluruhan.

3. Di mana Panel Switchgear Unit Utama Cincin Terisolasi Gas Dalam Ruangan Lugao dengan VCB biasanya dipasang?

Ini banyak dipasang di lingkungan distribusi daya dalam ruangan seperti gardu induk kompak, pabrik industri, bangunan komersial, komunitas perumahan, kereta api, dan sistem distribusi energi terbarukan yang memerlukan efisiensi ruang dan keandalan yang tinggi.

4. Mengapa memilih Lugao untuk insulasi gasSwitchgear RMU?

Lugao menyediakan peralatan distribusi listrik yang andal yang didukung oleh teknologi manufaktur canggih, kontrol kualitas yang ketat, dan sertifikasi internasional termasuk ISO9001, SGS, CCC, dan CE. Dengan keahlian yang kuat di bidang transformator dan peralatan listrik, Lugao memberikan kinerja yang stabil, masa pakai yang lama, dan dukungan teknis profesional untuk proyek infrastruktur listrik global.
