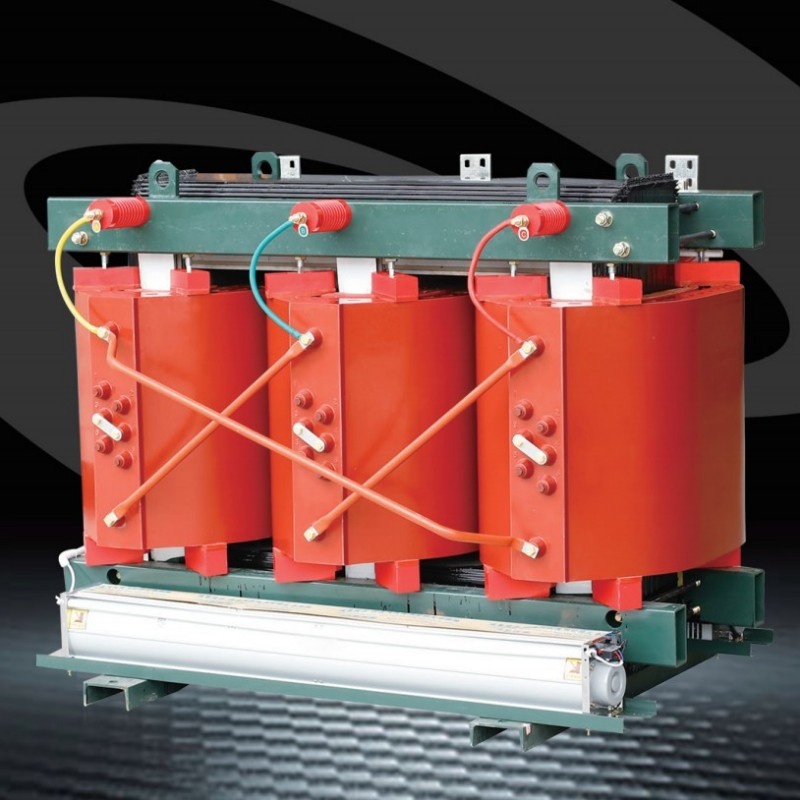

Panduan Komprehensif untuk SC (B) 13--20-10KV Cast Resin Tipe Dry Transformers

Tidak seperti tradisionalTransformer yang diimers minyak, SC (B) 13--20-10KV Cast Resin Tipe Dry Transformer memanfaatkan teknologi casting resin epoksi untuk mendefinisikan kembali standar kinerja, menjadikannya pilihan yang sangat diperlukan untuk infrastruktur kritis dan pengaturan perkotaan.

Melihat lebih dekat pada model: SC (b) 13--20-10KV

Sebelum menjelajahi fitur -fiturnya, mari kita tentukan nama model:

S: mewakili transformator tiga fase ("S" adalah "tiga fase" dalam bahasa Cina).

C: Menunjukkan isolasi resin cor, teknologi utama yang memastikan keamanan kebakaran dan daya tahan.

(B): menunjukkan kumparan foil-foil bertegangan rendah, pilihan desain yang memecahkan masalah umum pada kumparan gulungan kawat tradisional.

13: Nomor Seri Desain, yang mencerminkan iterasi teknik canggih untuk peningkatan efisiensi.

: Kisaran kapasitas pengenal dari 50 kVA hingga 3150 kVA.

20-10KV: Tingkat tegangan sisi tegangan tinggi.

Apa kondisi operasi untuk SC (B) 13--20-10kV Cast Resin Type Transformers?

● Ketinggian Instalasi: Tidak melebihi 1000m di atas permukaan laut;

● Bentuk gelombang tegangan catu daya: mirip dengan gelombang sinus;

● Simetri tegangan catu daya multi-fase: tegangan catu daya yang terhubung ke transformator multi-fase harus kira-kira simetris;

● Suhu sekitar: suhu udara maksimum +40 ° C; Suhu rata -rata harian maksimum +30 ° C; Suhu rata -rata tahunan maksimum +20 ° C; Suhu udara minimum -25 ° C (berlaku untuk transformator dalam ruangan).

Apa yang membuat cast resin trafo tipe kering khusus?

● Inti

1. Inti dibangun dari lembaran baja silikon dingin dengan permeabilitas magnetik tinggi, orientasi butir yang sangat baik, dan 45 ° sambungan loncatan sepenuhnya miring. Inti menggunakan struktur pelat tabung tabung persegi khusus, dengan kaki inti diikat dengan pita isolasi. Permukaan inti dilapisi dengan resin khusus untuk mencegah kelembaban dan karat, secara efektif mengurangi kehilangan beban, arus tanpa beban, dan kebisingan inti.

2.Safe, penahan api, dan bebas polusi, dapat dipasang langsung di pusat beban.

3.Pemerikan-bebas, mudah dipasang, dan biaya operasi yang rendah secara keseluruhan.

4. Resistensi kelembaban tinggi memungkinkan untuk operasi normal pada kelembaban 100% dan dapat dioperasikan kembali setelah pemadaman tanpa pra-pengeringan.

5. Kehilangan kurang, pelepasan parsial rendah, kebisingan rendah, dan disipasi panas yang kuat semuanya dijamin. Dilengkapi dengan sistem kontrol perlindungan suhu yang komprehensif, ini memberikan jaminan yang andal untuk operasi transformator yang aman. Keandalan tinggi. Berdasarkan studi operasional produk yang sudah beroperasi, indikator keandalan produk telah mencapai standar profesional internasional.

● Coil foil

Berliku yang bertegangan rendah menggunakan sepotong satu foil tembaga, bersama dengan isolasi belok kelas F, luka pada mesin berliku foil bertegangan rendah khusus. Gulungan foil secara efektif membahas masalah-masalah terkemuka dari stres sirkuit pendek tinggi, ketidakseimbangan turn-turn, disipasi panas yang buruk, kesalahan sudut helix berliku, dan kualitas pengelasan manual yang tidak stabil yang terkait dengan voltage rendah, produk-produk limpahan kawat yang tinggi. Perusahaan kami juga menggunakan resin pot dan penyembuhan untuk menciptakan hasil akhir yang tahan kelembaban dan noda.

● Perangkat kontrol suhu

Transformer menggunakan termometer sinyal seri BWDK. Sensor suhu tertanam di bagian atas kumparan tegangan rendah, secara otomatis mendeteksi dan menampilkan tingkat kelembaban operasi masing-masing dari tiga fase. Ini juga memiliki alarm yang berlebihan dan fungsi tersandung.

● Konversi tegangan

Konektor ini memungkinkan konversi tegangan antara 10kV dan 20kV di posisi yang berbeda, masing -masing memenuhi persyaratan sistem 10kV dan 20kV.

Siapa yang butuh transformator ini?

Keselamatan tidak dapat dinegosiasikan dalam sistem daya, terutama di daerah berisiko tinggi atau berpenduduk. Transformator SC (b) 13--20-10kV dibangun untuk unggul dalam hal ini, dengan fitur yang membahas bahaya kebakaran, kelembaban, dan stabilitas operasional. Operasi yang tahan api dan bebas polusi resin epoksi, bahan isolasi transformator, secara inheren tahan api. Itu tidak melepaskan gas beracun ketika terpapar suhu tinggi dan dapat menahan overheating jangka pendek tanpa terbakar. Ini membuat transformator ideal untuk lokasi yang sensitif terhadap api seperti:

● Ruang bawah tanah: kereta bawah tanah, tambang, dan terowongan.

● Bangunan Publik: Sekolah, rumah sakit, dan pusat komersial.

● Fasilitas kritis: Pembangkit listrik, ladang minyak, dan bangunan bertingkat tinggi.

Tidak sepertiTransformer yang diimers minyak, tidak ada risiko kontaminasi tanah atau air dari kebocoran - sejalan dengan standar lingkungan modern.

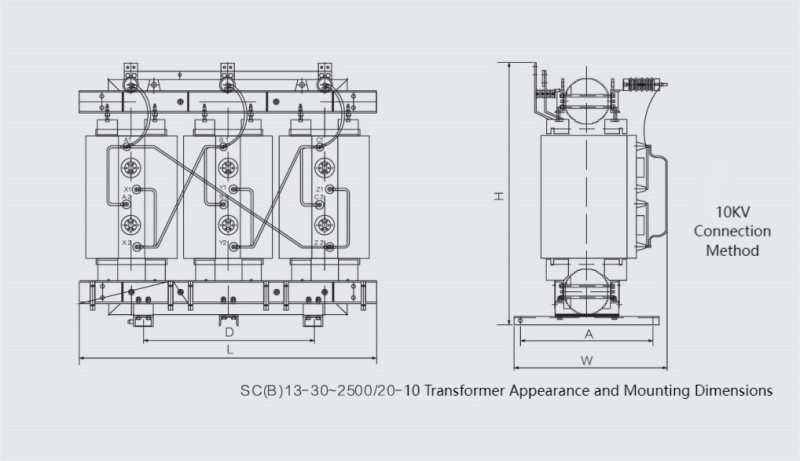

Spesifikasi Teknis: Angka di balik kinerja

Untuk memahami keserbagunaan transformator, mari kita lihat parameter teknis utamanya:
